今天主角是这个，至于为什么是它，是因为小时候的PCB上面老有它，不知道是什么。小信号快速开关二极管就是一种能在高频率下快速导通与截止的小电流二极管，常用于信号级别的高速开关控制、保护和整流电路中。
型号：1N4148
封装：DO-35（玻璃管封装）
极性识别：带黑色环的一端是阴极（Cathode）

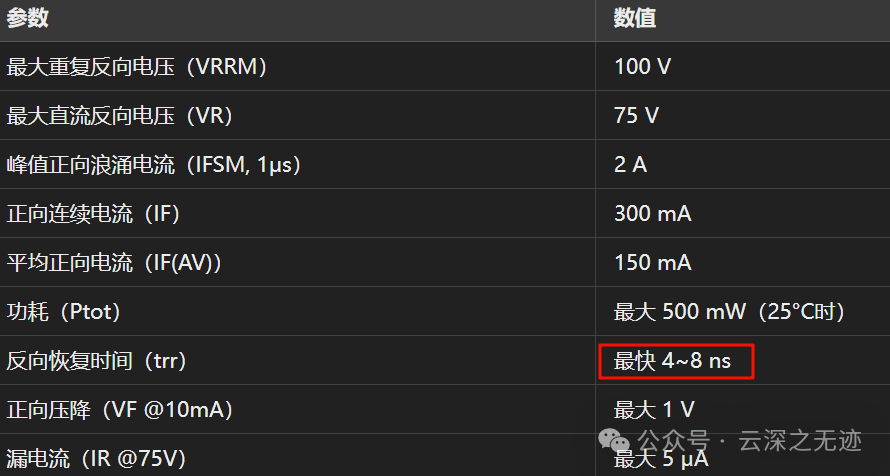

从这三个部分解读：“小信号”、“快速”、“开关二极管”。小信号（Small Signal）：这是针对工作电流和电压范围而言的。小电流、小电压：一般用于毫安（mA）级别的电流和几十伏以内的电压。常用于处理模拟/数字信号，例如信号检测、信号整流、限幅、过压保护等。不适合用于整流大功率电源或高电流场合。对于1N4148来说，其反向恢复时间（Reverse Recovery Time）只有 4~8 纳秒（ns），非常快。快速意味着它能适应高频信号切换场合，比如 MHz 甚至百 MHz 级别的信号。普通整流二极管（如1N4007）反向恢复时间是几微秒（μs），无法用于高频。甚至都不写这个参数。开关二极管（Switching Diode）强调它在电路中像一个“电子开关”一样工作：
导通（On）：正向电压加在二极管上，它导通，电流通过。
截止（Off）：反向电压加在二极管上，它截止，电流不通。
在逻辑电路、时序电路中，它能高速导通/截止，就像开关一样控制信号的流向。

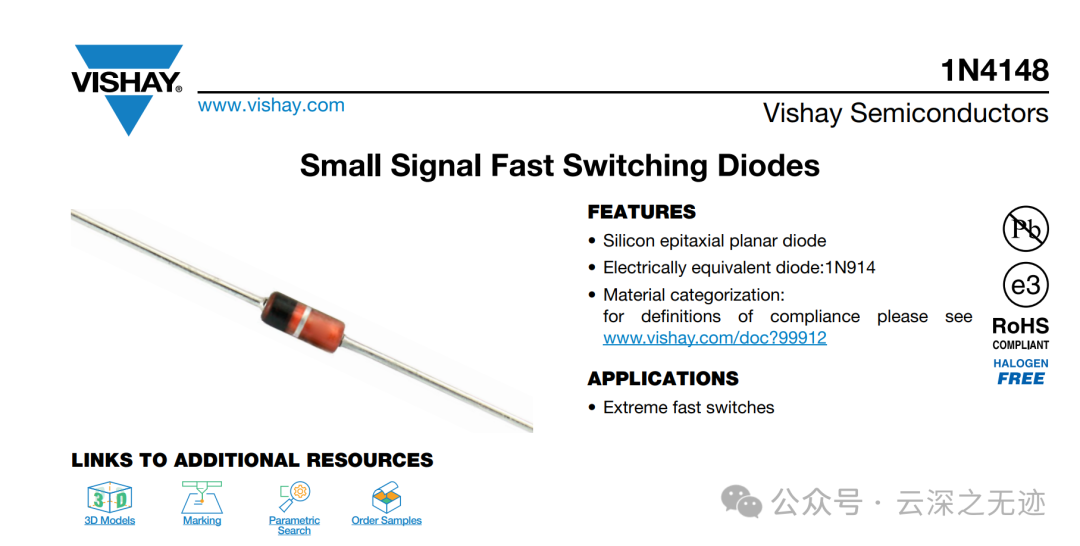

https://www.vishay.com/docs/81857/1n4148.pdf
