毫米波前端难点不只是频率高，而是走线、封装、天线、功放、低噪放和相位控制同时进入电磁设计范围，任何小寄生都会放大成性能损失。

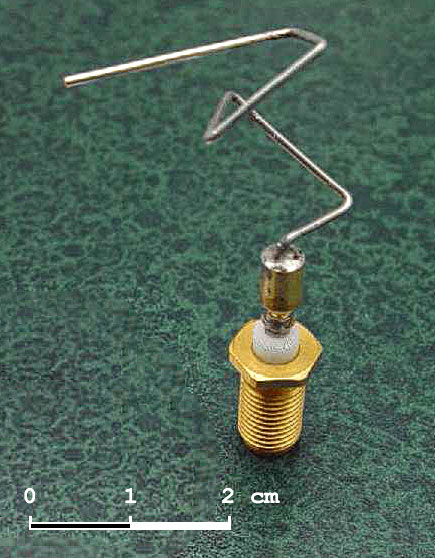

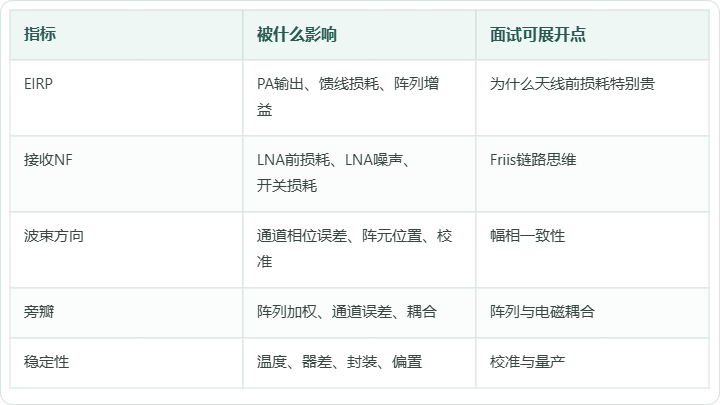

面试时建议从4个“耦合问题”回答

• 损耗和噪声耦合：天线前每增加一点插损，发射功率和接收噪声性能都会受影响，因此前端链路顺序与封装互连很关键。

• 幅相误差和波束耦合：相控阵靠多通道幅相一致性形成波束，器件误差、走线差异、温漂都会让主瓣偏移、旁瓣升高。

• 电磁与结构耦合：毫米波下焊盘、过孔、连接器、封装过渡都可能产生明显不连续，很多问题不能只靠原理图判断。

• 射频与热耦合：PA阵列密度高，温度变化会影响增益、相位和可靠性，因此散热与校准往往一起设计。

90秒参考回答

“毫米波前端我会按链路和阵列两个层面看。链路上先做PA、LNA、开关、滤波和天线之间的增益、P1dB、NF、插损预算；阵列层面要看通道幅相一致性、波束赋形和校准。到了毫米波，PCB走线、过孔和封装过渡都有明显寄生，所以关键互连通常需要3D电磁仿真或至少做结构级S参数验证。量产时还要考虑温漂和器件离散性，否则单板调通不代表阵列能稳定形成目标波束。”

继续追问：为什么毫米波更喜欢AiP/天线封装一体化？

核心原因之一是缩短高频互连。频率越高，长距离PCB传输和连接器过渡带来的损耗、寄生和一致性问题越明显，把天线与射频前端靠得更近，可以减少“在高频链路上搬运信号”的代价，但同时也把封装、热和天线设计绑得更紧。
