辐射发射RE怎么测试整改?3米法暗室、共模辐射、屏蔽、滤波怎么处理?

浏览量:3
时间: 2026-10-11 15:24:57
一句话答案

辐射发射RE在3米法半电波暗室测试,30MHz~1GHz用双锥/对数周期天线,1GHz以上用喇叭天线;辐射源主要是共模电流驱动的电缆天线和高速信号回流环路;整改优先加共模电感、缩短电缆、优化地平面、加屏蔽,最后才是降时钟或展频。

本文概述

辐射发射是EMC中最难整改的项目,因为辐射源可能是板上任何高频环路或电缆。测试在半电波暗室进行,测电场强度是否超标。整改思路是先定位辐射源(近场探头),再从源头(降低di/dt)、路径(切断回流/加共模电感)、天线(缩短电缆/屏蔽)三个层面处理。

核心要点

  • RE测试标准:CISPR 32/EN 55032,Class B(住宅)比Class A(工业)严10dB

  • 3米法暗室:天线距EUT 3米,转台360°旋转,天线1~4米升降找最大值

  • 30~200MHz用双锥天线,200M~1GHz用对数周期,1GHz以上用喇叭天线

  • 辐射主要来自共模电流:Icm驱动电缆形成单极天线,辐射效率远高于差模

  • 高频时钟、DDR、HDMI、USB是常见辐射源

  • 整改优先级:共模电感>地平面优化>电缆缩短>屏蔽>展频>降速

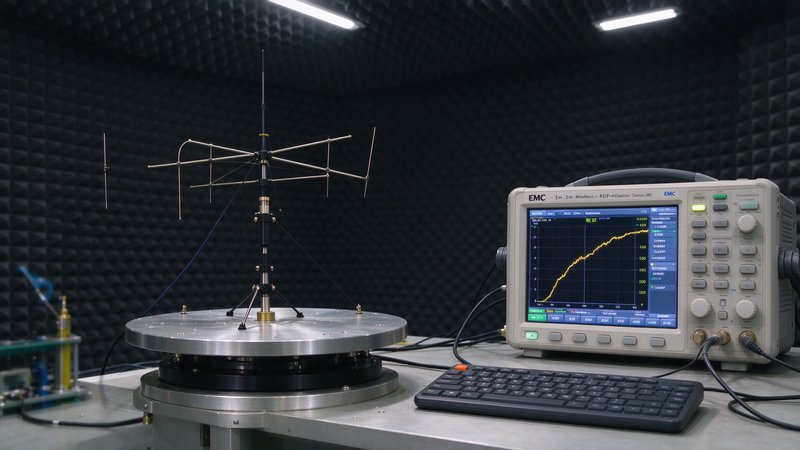

EMC 3米法半电波暗室辐射发射测试

面试官问:产品RE辐射超标你怎么整改?怎么定位辐射源?

面试官考察点

考察EMC测试流程、辐射原理、定位方法、整改手段的系统性思维。

回答思路

先讲测试环境和标准,再讲辐射来源(共模电流+电缆天线),然后讲定位方法(近场探头/频谱仪),最后给整改优先级和具体手段。

参考回答

RE辐射发射整改我一般按"测试→定位→整改→验证"的流程:

1. 测试。在3米法半电波暗室,EUT放在转台上,天线距EUT 3米。转台360°旋转,天线1~4米升降,找最大辐射方向。30MHz~1GHz用双锥+对数周期天线,1GHz以上用喇叭。标准看CISPR 32,Class B限值(住宅环境)比Class A严约10dBμV/m。

2. 定位辐射源。用近场探头(磁场探头H场、电场探头E场)+频谱仪,在板上扫描,找到辐射最强的位置。常见辐射源:

辐射源特征频率原因
时钟信号时钟基频和谐波高速方波含丰富奇次谐波
DDR/存储器数据速率相关高并行总线同步切换
HDMI/USB像素时钟/数据速率高速串行+外接电缆
开关电源开关频率及其谐波di/dt环路辐射
电缆共模与电缆长度谐振相关共模电流驱动电缆天线

3. 整改。按优先级:

① 共模电感/磁环。外接电缆(USB、HDMI、电源)是最高效的辐射天线,在电缆出口加共模电感或套磁环,抑制共模电流。这是性价比最高的手段。

② 地平面和回流。高速信号下方必须有完整地平面,回流路径最小化;跨分割处加缝合电容或换层;地平面不完整会形成大环路天线。

③ 缩短电缆/优化布线。电缆越短辐射越少;板上高速线尽量短、远离板边;晶振下方铺地、加 guard ring。

④ 屏蔽。辐射源加屏蔽罩,屏蔽罩360°接地(不是单点接);电缆用屏蔽线,屏蔽层360°接连接器外壳。

⑤ 展频和降速。最后手段:时钟加展频(spread spectrum)降低峰值3~8dB;或降低时钟频率。但会影响性能,要评估。

4. 验证。每次改一个变量,复测对比,确认整改有效且不引入新问题。

面试官可能追问

追问 1:共模和差模辐射区别?
差模辐射是信号电流和回流形成的小环路,辐射效率低;共模辐射是电缆上同向电流,电缆相当于单极天线,辐射效率高。EMI问题90%以上是共模辐射。
追问 2:屏蔽罩为什么要360°接地?
屏蔽罩靠感应电流抵消内部辐射,电流需要完整的接地回路。单点接地会让屏蔽罩变成天线,必须多点或360°接地方有效。
追问 3:近场探头怎么用?
磁场探头(环形)测电流,电场探头(杆状)测电压。探头贴近板上移动,频谱仪看哪个位置哪个频率最强,定位辐射源。注意近场探头只能相对比较,不能测绝对值。
追问 4:展频为什么能降辐射?
展频把时钟频率在小范围内(±0.5%~±2%)周期性调制,把集中在单一频率的能量分散到附近频段,峰值降低3~8dB。但平均能量不变,且可能增加低频段噪声。
追问 5:RE超标一定是板的问题吗?
不一定。外接设备(显示器、U盘、电源适配器)也可能是辐射源或二次辐射体。测试时要换不同外设确认,定位是EUT本身还是外设。

常见失分表达

✗ 一上来就加屏蔽罩 — 屏蔽是最后手段,先处理共模电流和回流,盲目加屏蔽效果差且成本高。
✗ 说辐射就是差模辐射 — 实际EMI问题主要是共模辐射,概念错误说明没理解本质。
✗ 不知道测试标准和限值 — 做EMC必须知道CISPR标准和Class A/B区别。

准备动作

1
了解CISPR 32/EN 55032的RE限值和测试方法
2
用频谱仪+近场探头实际扫一块板
3
理解共模辐射原理和单极天线模型
4
整理常见整改手段的优先级和适用场景

核心关键词

辐射发射,RE测试,3米法暗室,CISPR32,共模辐射,近场探头,共模电感,屏蔽罩,地平面,回流路径,展频,EMC整改
