一句话答案

钢网(Stencil)是 SMT 锡膏印刷模板,常用厚度 0.12mm(4mil),细间距用 0.1mm;开窗一般比焊盘小 10~20%(防锡珠桥连),大焊盘开窗缩小防锡量过多;阶梯钢网(Step Stencil)局部减薄/增厚,解决大小元件锡量差异;开孔面积比(Aperture Ratio)>0.66 保证锡膏释放。

本文概述

钢网是 SMT 关键,面试常考:厚度、开窗、面积比、阶梯钢网。回答要给工艺参数和设计规则。

核心要点

  • 钢网厚度常用 0.12mm(4mil),0.4mm pitch 以下用 0.1mm(3mil)

  • 开窗比焊盘小 10~20%(内缩),防锡珠和桥连;大焊盘开窗缩小防锡量过多

  • 面积比 Aperture Ratio = 开孔面积 / 孔壁面积 > 0.66,保证锡膏释放

  • 阶梯钢网:大元件区域加厚(多锡),细间距区域减薄(少锡)

  • 钢网材质:不锈钢激光切割+电抛光最好,化学腐蚀便宜但精度差

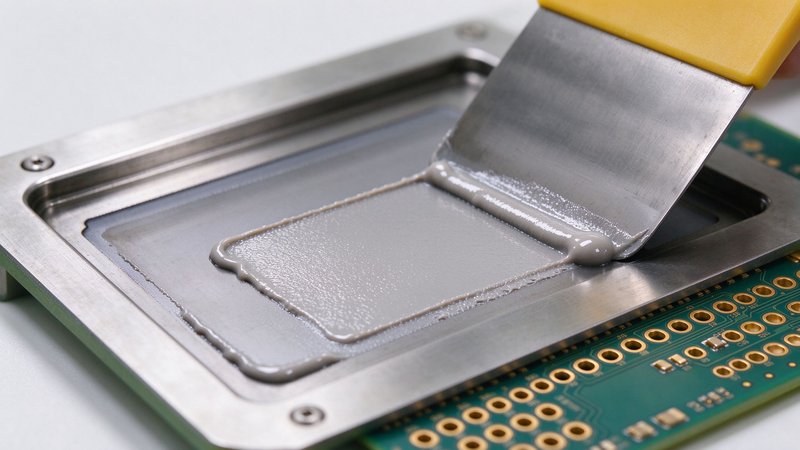

PCB 钢网特写,SMT 锡膏印刷,钢网开窗和厚度,刮刀

面试官:PCB 钢网厚度怎么选?开窗为什么比焊盘小?

面试官考察点

SMT 工艺题。面试官看你是否了解钢网设计。重点听:厚度、开窗、面积比。

回答思路

讲钢网厚度、开窗规则、面积比、阶梯钢网。

参考回答

钢网厚度选择。

钢网厚度适用锡量
0.08mm(3mil)0.3mm pitch 以下、超细间距少
0.10mm(4mil)0.4~0.5mm pitch、一般细间距中少
0.12mm(5mil)最常用,0.5mm pitch 以上中
0.15mm(6mil)大元件、电源板、连接器多
0.20mm(8mil)大功率元件、变压器引脚很多
  • 厚度决定锡膏量(锡量 ≈ 开窗面积 × 厚度);

  • 板上有细间距和大元件混合时,用阶梯钢网或选折中厚度;

  • 厚度太厚细间距桥连,太薄大元件锡量不足虚焊。

开窗设计。

  • 内缩(Shrink):开窗比焊盘小 10~20%,防止锡膏溢出焊盘产生锡珠;

  • 细间距引脚:开窗宽度 = 引脚宽度 × 0.8~0.9,长度 = 焊盘长度 × 0.8;

  • 大焊盘(如 QFN 散热焊盘):开窗做网格(crosshatch)或分段,减少锡量防止元件浮起;

  • 0402/0201 小元件:开窗和焊盘等大或略小,防墓碑效应(tombstone);

  • BGA:开窗直径 = 焊盘直径 × 0.8~0.9,圆形或方形。

面积比(Aperture Ratio)。

面积比 = 开孔面积 / 孔壁面积
孔壁面积 = 开孔周长 × 钢网厚度
要求:面积比 > 0.66(IPC-7525),越大约好释放

  • 面积比太小,锡膏粘在孔壁上,释放不出来,锡量不足;

  • 细间距+厚钢网容易面积比不够,要减薄钢网或缩小开窗;

  • 方形开孔比圆形开孔面积比大(相同面积下方形周长短)。

阶梯钢网(Step Stencil)。

  • 同一张钢网不同区域厚度不同;

  • 减薄区域(Step Down):细间距元件区域局部减薄,减少锡量防桥连;

  • 加厚区域(Step Up):大元件/连接器区域局部加厚,增加锡量;

  • 阶梯过渡区要留 2~3mm 间距,不能太近;

  • 成本比普通钢网高,用于大小元件混合、对锡量要求差异大的板。

钢网材质和工艺。

工艺精度孔壁成本
化学腐蚀低粗糙低
激光切割高较光滑中
激光+电抛光最高光滑高
电铸(Electroform)最高锥形孔最高

注意。

  • 钢网文件(Gerber 钢网层/Paste Mask)要单独出,和阻焊层不同;

  • 钢网要加定位孔(和 PCB 定位孔对应),方便印刷机对位;

  • 钢网用完要清洗,锡膏残留会干硬堵塞开孔;

  • 钢网寿命:激光切割约 10 万次印刷,电铸更长。

面试官可能追问

追问 1:钢网开窗为什么比焊盘小?
锡膏印刷后会扩散(slump),开窗比焊盘小 10~20% 给扩散留余量,防止锡膏溢出焊盘产生锡珠或桥连。特别是细间距引脚,内缩很重要。
追问 2:什么是墓碑效应?怎么避免?
墓碑(tombstone/manhattan)是小元件一端焊锡先熔化,表面张力把元件立起来。原因是两端焊盘散热不均或锡量不均。避免:两端焊盘对称、开窗等大、焊盘铜箔面积一致。
追问 3:QFN 散热焊盘钢网怎么开?
QFN 底部大散热焊盘不能全开窗(锡量太多元件浮起),要做网格开窗(crosshatch),开窗面积 50~70%,分成多个小方块。同时过孔要塞孔(防止锡膏流走)。
追问 4:面积比不够怎么办?
减薄钢网厚度、缩小开窗(减小周长)、方形开孔代替圆形、电铸钢网(锥形孔释放好)。最直接是减薄钢网。
追问 5:钢网和阻焊层区别?
阻焊层(Solder Mask)是 PCB 上的绿油,保护铜箔、定义焊接区域;钢网(Stencil)是 SMT 印刷锡膏的模板,定义锡膏涂抹区域。两者开窗大小不同,钢网开窗一般更小。

常见失分表达

✗ 细间距用厚钢网 — 锡量过多,桥连短路。
✗ 大焊盘全开窗 — 锡量过多,元件浮起或锡珠。
✗ 不考虑面积比 — 锡膏释放不出来,虚焊少锡。

准备动作

1
了解钢网厚度和开窗规则
2
看过 SMT 锡膏印刷过程
3
准备一个细间距桥连最终减薄钢网解决的案例

核心关键词

PCB钢网Stencil钢网厚度开窗设计面积比阶梯钢网SMT锡膏印刷
