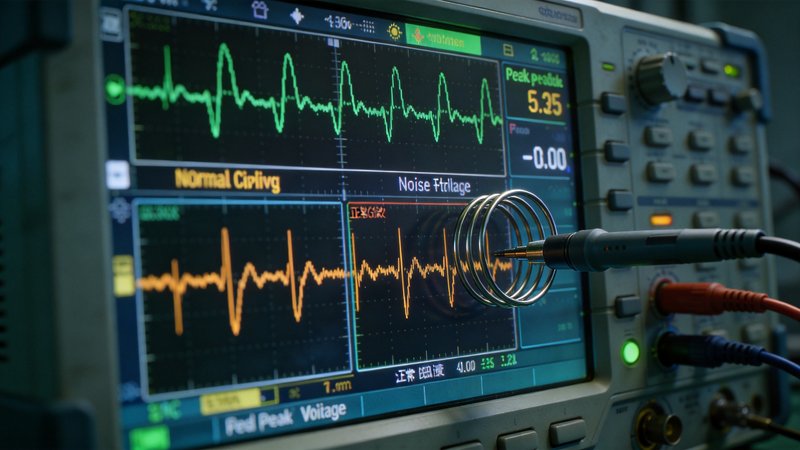

示波器电源纹波波形测试

电源纹波和噪声怎么测量与区分？电源工程师面试纹波测试方法与优化

分类：电源设计经验级别：中级难度：中等题型：测量分析题

本文概述

电源纹波和噪声是衡量电源质量的核心指标，也是电源工程师面试的必考内容。很多人测了很久纹波，结果测出来的是测试方法不对引入的干扰。本文详解纹波与噪声的区别、正确测量方法、常见测量误区以及优化策略，帮助你在面试中展现扎实的测试和分析能力。

核心要点速览

纹波是周期性的，噪声是高频尖峰和随机干扰
测量必须用接地弹簧圈，不能用长接地夹
示波器要开20MHz带宽限制，测全噪声则关带宽
纹波大小和开关频率、输出电容ESR直接相关
降低纹波要先分清是纹波还是噪声，再对症下药

一、面试题

电源纹波和噪声有什么区别？正确的纹波测量方法是什么？测出来纹波大怎么定位原因和优化？

二、面试官考察点

这道题能很好地区分"调过电源"和"真正理解电源"的工程师。很多人用示波器测纹波，但不知道接地环路对测量结果的影响，测出来的是自己引入的干扰。面试官想看的是：你是否理解纹波和噪声的物理本质、是否掌握正确的测量方法、遇到纹波超标时有没有系统的分析思路。有电源调试经验的候选人这道题会答得比较实在。

三、回答思路

1. 纹波和噪声的区别

电源纹波（Ripple）

与开关频率同步的周期性波动
频率等于开关频率及其谐波
来源于电感电流的充放电
波形比较规则，接近三角波或锯齿波
频率相对较低，几十kHz到几MHz
可以通过增加输出电容降低
单位通常是mV峰峰值

电源噪声（Noise）

高频尖峰和随机干扰的叠加
频率几十MHz到几百MHz
来源于开关节点振铃和寄生耦合
波形杂乱，有尖峰和毛刺
幅度不大但峰峰值可能很高
通过布局优化和屏蔽来降低
容易被测试方法放大

实际测量中两者往往同时存在。区分的方法是：开20MHz带宽限制后测到的主要是纹波，关带宽限制测到的是纹波加噪声。数据手册里标的纹波参数，通常是在20MHz带宽限制下测得的，这点很重要，不说明带宽的纹波数据没有比较意义。

2. 正确的测量方法

电源纹波测量看似简单，实则有很多讲究，方法不对测出来的结果没有参考价值。正确的测量步骤如下：

探头选择与准备

使用1倍探头（1x）而不是10倍探头，因为10倍探头会把噪声也放大10倍，信噪比更差。如果只有10倍探头也可以用，但要注意换算。探头的地线一定要换成接地弹簧圈（ground spring），或者直接焊一根短导线，绝对不能用标配的长接地夹。

测量点选择

测量点要选在负载端的电源输入电容附近，而不是电源输出端。因为电流经过PCB走线会产生压降和噪声，负载端看到的才是真实的纹波。如果是评估电源模块本身，就在输出电容引脚处测量。地探针也要就近点地，不能跑远。

示波器设置

首先设置耦合方式为交流耦合（AC耦合），隔掉直流分量才能看到微小的纹波。垂直档位尽量选小，让纹波波形占满大半屏幕。时基调到能看到几个开关周期。触发方式用边沿触发，触发源选被测通道。最重要的是带宽限制：测纹波开20MHz带宽限制，测全噪声则使用全带宽。

读数与记录

用峰峰值（Pk-Pk）读数，而不是有效值。因为纹波是周期性的，峰峰值最直观。测量时要等波形稳定后再读数，最好用示波器的测量功能自动测。要记录清楚带宽设置、负载电流大小、输入电压条件，否则数据没有参考价值。

3. 常见测量误区

误区	错误做法	正确做法	影响
接地环路过大	用长接地夹远距离接地	用接地弹簧圈或短线就近接地	引入大量空间干扰，噪声虚高
用10x探头	默认10x衰减档	用1x档或低噪声探头	信噪比差，小纹波被噪声淹没
不设带宽限制	全带宽下读数	测纹波开20MHz带宽	把高频噪声也算进去，数值偏大
DC耦合	直接直流耦合看	用AC耦合隔直	直流偏置导致档位大，纹波看不清
测量点不对	在电源输出端测	在负载输入端测	忽略了走线压降和干扰

4. 纹波超标的优化思路

纹波大了怎么优化，关键是先定位原因。先观察波形：如果是和开关频率一致的三角波或正弦波，那是电感电流纹波在电容ESR上产生的压降，属于正常纹波，优化方向是增加电容、降低ESR、提高频率。如果波形上有尖峰，尖峰频率远高于开关频率，那是开关节点的振铃通过寄生电容耦合过来的，优化方向是布局优化、加RC吸收、屏蔽。

常用的优化手段：增加输出电解电容降低低频纹波、增加陶瓷电容降低高频噪声、选用低ESR电容、优化环路布局减小开关节点面积、加RC吸收电路抑制振铃、增加一级LC滤波器、如果要求极高可以加一级LDO做后级稳压。

四、常见追问

追问1：输出电容的ESR怎么影响纹波？

输出电容的等效串联电阻（ESR）会产生两部分纹波：一部分是电感纹波电流流过ESR产生的压降，等于纹波电流乘以ESR，这部分和电流同相位；另一部分是电容充放电产生的电压变化，等于纹波电流乘以时间再除以容量，这部分是积分关系。所以总的输出纹波是这两部分的矢量和。ESR越大，纹波越大，这就是为什么开关电源输出端喜欢用低ESR的陶瓷电容或聚合物电容。陶瓷电容ESR可以小到几毫欧，电解电容ESR通常在几十到几百毫欧。

追问2：为什么接地弹簧圈能降低测量噪声？

因为接地弹簧圈让接地环路面积变得很小。长接地夹形成的环路面积可能有几个平方厘米，这个环路相当于一个接收天线，空间中的电磁场会在环路上感应出电压，这个电压会叠加到测量信号里，表现为噪声。接地弹簧圈的环路面积可能只有几平方毫米，小了几个数量级，感应的干扰就小很多。这其实就是电磁感应的基本原理：感应电动势等于磁通量的变化率，面积越小感应越小。测低电平信号时，减小接地环路是降低干扰的基本原则。

追问3：LDO的纹波为什么比开关电源小？

LDO是线性稳压，通过调整串联调整管的压降来稳定输出，没有开关动作，所以本身不会产生开关纹波。LDO输出的纹波主要来自输入纹波的泄露和自身的基准噪声。输入纹波会被LDO的电源抑制比（PSRR）衰减，好的LDO在低频段PSRR可以达到60到80dB以上，也就是衰减几千到几万倍。所以LDO输出纹波可以做到毫伏甚至微伏级别。但LDO的缺点是效率低、压差损耗大，大电流应用时发热严重。

追问4：开关频率越高纹波越小吗？

在相同电感量和输出电容下，提高开关频率确实能减小纹波。因为开关周期变短了，电感电流的变化量（三角波的峰峰值）变小了，所以输出电压纹波也变小。这也是为什么现在开关电源频率越来越高的原因之一——可以用更小的电感和电容达到同样的纹波指标，体积可以做更小。但频率也不是越高越好，频率高了开关损耗增大、效率下降、EMI更难处理。一般现在消费类电源开关频率在几百kHz到2MHz左右，低功耗应用能到几MHz。
