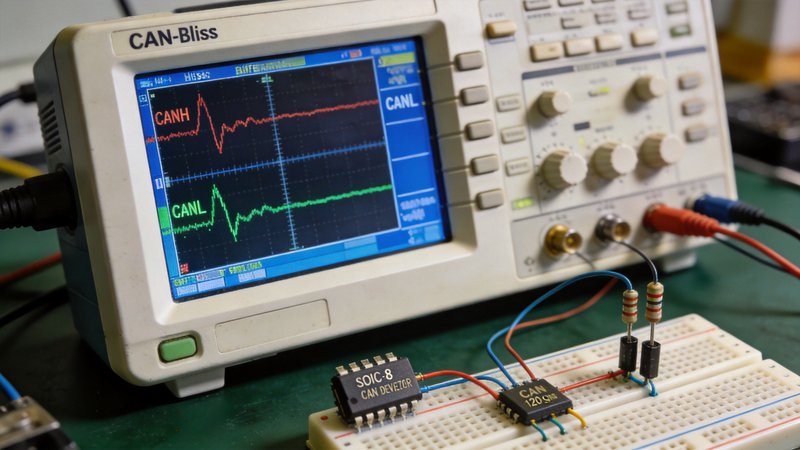

CAN总线差分波形与收发器硬件电路

CAN总线硬件电路怎么设计?硬件工程师面试CAN收发器选型与终端电阻计算

分类:硬件设计经验级别:中级难度:中等题型:电路设计题

本文概述

CAN总线是工业和汽车领域最常用的现场总线之一,硬件设计的合理性直接影响通信稳定性和可靠性。本文从收发器选型、终端电阻计算、保护电路设计到PCB布局,系统梳理CAN总线硬件设计的核心要点和常见面试考点,所有参数均参考ISO 11898标准和主流厂商数据手册。

核心要点速览

  • 终端电阻标准值120欧姆,匹配总线特性阻抗,防止信号反射

  • 收发器选型关注速率、供电、保护等级和功耗四方面

  • 共模扼流圈和TVS管是CAN接口防护的标准配置

  • CAN线必须双绞线,绞距每厘米2到3绞合为宜

  • 总线两端各接一个终端电阻,不能多也不能少

一、面试题

请描述CAN总线硬件电路由哪些部分组成?终端电阻怎么选?为什么需要120欧姆?CAN接口的防护电路怎么设计?

二、面试官考察点

这道题考察候选人对工业通信接口硬件设计的实际经验。面试官不只是想看你知不知道120欧姆这个数字,而是想了解你是否理解背后的阻抗匹配原理,是否做过完整的CAN硬件设计,包括防护、EMC、布局布线等细节。有汽车或工业控制项目经验的候选人,这道题通常能聊得比较深。

三、回答思路

1. CAN收发器选型

CAN收发器是总线和控制器之间的桥梁,选型主要看以下几个参数:

速率等级
高速CAN支持5kbps到1Mbps,低速容错CAN支持40到125kbps,根据应用场景选择
供电电压
5V供电是传统方案,3.3V供电越来越常见,部分器件支持宽电压2.8V到5.5V
保护功能
过压保护、短路保护、热关断、欠压锁定、TXD显性超时等
ESD等级
接触放电通常在±4kV到±8kV,汽车级器件可达±15kV以上

常用型号方面,经典的有TJA1050、SN65HVD230等,新一代的有TJA1042、TJA1463等,增加了更多诊断和保护功能。汽车电子应用建议选择符合AEC-Q100标准的车规级器件。

2. 终端电阻的设计

终端电阻的作用是阻抗匹配,消除信号在总线末端的反射。ISO 11898标准规定CAN总线特性阻抗标称值为120欧姆,因此终端电阻也是120欧姆。

实际应用中的几个关键点:

数量与位置
总线两端各接一个120欧姆电阻,总共两个。中间节点绝对不能接,否则会导致总线电平偏低
电阻精度
建议1%精度,至少不低于5%。精度不够会导致阻抗失配,引入信号反射
功率选择
显性状态下两个120欧电阻并联为60欧,总线电流约70mA,单电阻功率约0.5瓦,选0805封装1/8瓦即可满足
分叉线限制
支线长度在1Mbps速率下建议不超过0.3米,速率越低可适当加长

有时候会看到设计中终端电阻串联一个小电容,这是为了阻断直流分量,降低静态功耗。但电容的存在会影响上升沿,速率不高时可以用,高速应用一般不建议。

3. ESD和EMC防护设计

CAN总线通常引出到设备外部,接触静电和浪涌的概率高,防护设计必不可少。标准防护方案一般包含三级:

第一级:气体放电管或压敏电阻,放在最靠近接口处,泄放大能量浪涌。

第二级:TVS二极管,精准钳位电压,保护收发器不被击穿。CAN总线常用双向TVS,击穿电压略大于最大工作电压(一般30V左右),响应时间在皮秒级。

第三级:共模扼流圈,抑制共模干扰,提升EMC性能。共模扼流圈的差模阻抗要尽量小,避免影响差分信号。

此外,还有一些辅助器件:串联电阻(10到50欧姆)用于限流和匹配,ESD阵列用于静电防护,电容(100pF到1nF)用于滤除高频干扰。电容不能太大,否则会影响信号上升沿。

4. PCB布局布线要点

CAN总线的PCB设计有几个容易被忽视但很重要的细节:

首先,CANH和CANL走线必须成对出现,保持等长和等间距,也就是差分走线的要求。但因为CAN速率不算很高,1Mbps时波长约300米,所以差分要求没有高速串行总线那么严格。

其次,收发器要尽量靠近接口连接器放置,减少对外辐射和受干扰的路径。保护器件也应靠近接口,防护效果才好。

第三,地平面要完整,避免分割。收发器的地引脚要就近打过孔到主地平面。晶振或时钟源不要靠近CAN收发器,避免耦合干扰。

第四,终端电阻要放在最末端节点,不能放在中间节点。如果是可插拔的节点,终端电阻可以设计成可选配置,用跳线或开关选择是否接入。

四、常见追问

追问1:CAN总线最多挂多少个节点?
ISO 11898原来规定最多32个节点,这是基于早期收发器1mA的单位负载电流。新一代收发器的输入阻抗更高,单位负载电流只有10μA甚至更低,理论上可以挂100个以上节点。但实际应用中还要考虑总线负载、压降、信号完整性等因素,一般建议一条总线控制在30到50个节点以内比较稳妥。节点太多时,建议用CAN网桥或CAN集线器分段。
追问2:为什么要用共模扼流圈?放在哪里?
CAN是差分信号,理想状态下只有差模信号。但实际中由于收发器不对称、地电位差等原因,会产生共模电压。共模扼流圈对共模信号呈现高阻抗,对差模信号几乎无影响,因此能有效抑制共模干扰,提升EMC性能。共模扼流圈要放在收发器和接口之间,靠近连接器一侧效果更好。电感值通常选几十微亨,要注意额定电流满足总线电流需求。
追问3:CAN和CAN FD有什么区别,硬件上需要改什么?
CAN FD是CAN with Flexible Data Rate的简称,支持更高的数据速率(最高可达8Mbps)和更长的数据场(最多64字节)。硬件上,CAN FD需要支持更高速率的收发器,布局布线要求也更严格一些,因为速率更高了。终端电阻的阻值还是120欧姆不变。主要的变化在协议控制器和软件层面,硬件改动不大,但要注意收发器选型时确认是否支持CAN FD。
追问4:CAN总线的地电位差问题怎么处理?
当两个节点的地电位差异较大时(比如超过2V),会影响CAN收发器的正常工作。常见解决方案有三种:一是使用隔离CAN收发器,通过数字隔离芯片或隔离型CAN收发器隔离两边的地;二是使用屏蔽线,屏蔽层单端接地或两端接地;三是降低总线速率,速率越低对地电位差的容忍度越高。工业现场应用中,隔离方案是最常见的。
追问5:怎么诊断CAN总线通信故障?
排查思路一般是从物理层到协议层。首先看总线电平,用示波器或万用表测CANH和CANL的直流电压,隐性状态下都应该在2.5V左右,显性状态下CANH约3.5V、CANL约1.5V。电平不对就要检查终端电阻、电源、收发器是否损坏。其次检查波形,看上升沿下降沿是否正常,有没有反射或干扰。最后用CAN分析仪抓报文,排查协议层面的问题,比如波特率不匹配、帧格式错误等。

五、失分表达

1. "终端电阻就是120欧,两端各一个":只说结果不说原理,面试官会追问为什么,答不上来就减分。一定要提到阻抗匹配和信号反射。

2. "CAN只能挂32个节点":这是老标准的说法,现在新型收发器支持更多节点。要说明这是基于单位负载的计算,不是绝对数字。

3. 防护设计只说TVS管:完整的防护有三级,只说TVS说明经验不够全面。

4. "CAN线要差分等长":CAN速率不算高,等长要求没有那么严格,说得太绝对反而显得不理解本质。应该说"建议成对走,间距尽量保持一致"。

六、准备动作

1. 熟悉ISO 11898标准:了解标准的主要内容,特别是物理层部分的规定,面试时提到标准名是加分项。

2. 准备一个完整的CAN设计案例:从选型到布线到调试,讲清楚遇到了什么问题、怎么解决的。

3. 记住几个常用型号:不同厂家的代表性CAN收发器型号、各自的特点和适用场景。

4. 了解CAN FD和CAN XL的演进:这是行业趋势,面试中问到能聊两句会很加分。

七、核心关键词

CAN总线 | 收发器选型 | 终端电阻 | 120欧姆 | 共模扼流圈 | TVS防护 | ISO 11898 | CAN FD | 差分信号 | EMC设计 | PCB布局 | 故障诊断
