传导发射测试超标，EMC工程师面试应该怎样排查？

题库分类：EMC电磁兼容        适合经验：1—5年        难度：中高级        题型：测试整改题 + 项目追问题

面试题

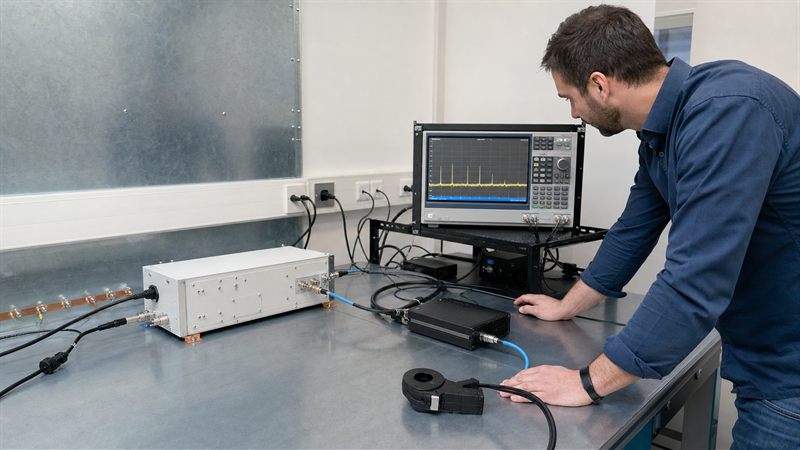

设备做传导发射测试时超标，频谱上出现多个明显峰值。作为EMC工程师，你会怎样判断噪声来源、区分共模和差模，并制定整改方案？

面试官真正想考什么

这道题考的是完整的传导骚扰定位闭环。只回答“加共模电感和电容”会失分，因为滤波器类型必须匹配噪声模式，测试条件和标准也必须先固定，否则改动前后的结果没有可比性。

不同产品适用的标准、端口、频段、检波器和限值不同，回答时不能把某个标准的测试频率或限值当作所有设备的统一结论。

回答思路

第一步：先确认测试条件和失败特征

记录适用标准、被测端口、LISN类型、检波方式、带宽、负载工况、线缆长度、接地平面和设备工作模式。然后观察超标频点与开关电源频率、倍频、时钟和调制状态是否相关，并确认测试系统噪声底和外部供电噪声没有污染结果。

LISN用于给被测设备提供规定的端口阻抗，并把传导噪声送到接收机。测试布置改变后结果可能明显变化，所以不能拿不同线缆和接地条件下的数据直接比较。



第二步：先锁定噪声源和传播路径

用示波器检查开关节点、输入电流和关键电源纹波，用近场探头或电流探头观察磁性器件、开关回路和线缆上的高频成分。通过改变负载、开关频率、工作模式或暂时关闭可疑模块，寻找频谱峰值随哪个变量移动或消失。

差模噪声通常与正负供电线之间的开关脉动电流相关，共模噪声则常通过器件、散热器、变压器、机壳和线缆之间的寄生电容形成同向返回路径。标准LISN读到的往往是两者叠加，不能只看一个峰值就判断模式。

第三步：用分离或对比方法判断共模和差模

条件允许时使用共模/差模分离网络，或者按测试设备厂商验证过的双通道方法比较两条线的幅相关系。也可以通过共模电流探头、临时加入差模或共模器件做对比，但临时器件只能用于定位，最终还需规范测试验证。

第四步：按照噪声模式选择整改动作

差模为主时，优先检查高di/dt输入回路、输入旁路位置、开关节点振铃和差模滤波。可以通过缩小电流环路、改善输入电容连接、合理阻尼或经过验证的RC吸收网络降低噪声，再根据所需衰减设计输入滤波器。

共模为主时，重点检查高dv/dt节点到机壳、屏蔽层、变压器和线缆的寄生耦合，优化屏蔽和机壳回流，并按系统安全与漏电流限制评估共模电感和Y电容。不能为了通过测试随意增大Y电容。

第五步：验证滤波器副作用和整机裕量

整改后在相同测试条件下复测峰值和余量，同时检查输入滤波器与开关电源的阻抗交互、启动浪涌、效率、器件温升、环路稳定性和安规要求。预扫通过后还要按正式配置完成合规测试。

可直接使用的参考回答

我会先固定标准、LISN、检波方式、负载、线缆和接地布置，确认失败频点是否与开关频率、倍频或其他时钟相关。然后通过改变负载和工作模式，配合示波器、近场探头或电流探头锁定主要噪声源和传播路径。

接着区分共模和差模，因为两种噪声的整改器件不同。差模通常来自供电正负线之间的脉动电流，共模常通过寄生电容、机壳和线缆形成同向路径。条件允许时我会用分离网络或经过验证的双通道方法确认，而不是凭频率猜。

差模为主就优先缩小高di/dt回路、优化输入电容和差模滤波；共模为主则检查高dv/dt节点、机壳回流、屏蔽和共模器件。每次单变量修改，在相同布置下复测，同时检查滤波器稳定性、温升、效率、漏电流和安规约束。

面试官可能继续追问

1. LISN的作用是什么？
   它为被测设备端口提供标准化阻抗，隔离或抑制外部电源侧噪声，并把被测设备产生的传导噪声耦合到测量接收机。

2. 为什么不能看到传导超标就先加共模电感？
   如果主要是差模噪声，共模电感可能效果有限；器件寄生、额定电流和布局还可能带来新的问题，应先判断噪声模式。

3. 频谱峰值和开关频率一致，就能确定是电源芯片吗？
   只能说明高度相关，还要检查倍频、振铃、传播路径和其他同步模块，通过改变开关频率或负载做相关性验证。

4. 输入滤波器做得越重越好吗？
   不是。滤波器会影响阻抗、浪涌、效率和控制环路稳定性，参数要按需要的衰减和源负载阻抗设计并验证。

容易失分的表达

“传导超标就加共模电感和大电容。”——没有区分共模、差模和安全边界。

“峰值落在开关频率上，所以芯片质量有问题。”——只有相关性，没有证明噪声路径和布局影响。

“换一套线缆后数据降低，说明整改成功。”——测试布置改变后不能与原结果直接比较。

“预扫低于限值就肯定能认证通过。”——正式测试还涉及设备配置、检波方式、裕量和实验室一致性。

面试前准备动作

• 画出LISN、被测设备、接收机和接地平面的基本测试连接。

• 准备说明共模与差模的电流方向、典型路径和对应滤波器件。

• 整理一个通过改变负载或开关频率锁定噪声源的案例。

• 回答整改方案时同时说明稳定性、效率、温升、漏电流和安规验证。

参考资料

Texas Instruments：EMI Mitigation Techniques Using the TPSM33620-Q1

Texas Instruments：Reducing Conducted EMI in a Buck Converter

Rohde & Schwarz：Optimizing EMI Input Filters for Switched Mode Power Supplies
