运放输出波形贴顶或饱和,硬件工程师面试怎么排查?

浏览量:2
时间: 2026-07-28 20:46:43

题库分类:硬件设计        适合经验:0—5年        难度:中级        题型:故障排查题 + 项目追问题

面试题

调试一块模拟电路时,发现运放输出一直贴近正电源或负电源,波形被削平。你会如何排查?

面试官真正想考什么

这道题不只是考“运放饱和”这个名词,而是看你能否按预期输出、供电与偏置、输入共模范围、输出摆幅、反馈网络和负载条件逐层定位。

工程经验不足的回答通常是“换一个轨到轨运放”。真正的排查需要先判断是设计本身要求了一个无法实现的输出,还是器件工作条件、焊接连接、负载或稳定性出了问题。

回答思路

第一步:算清楚电路本来想输出什么

先根据输入、增益、基准电压和反馈关系估算理想输出。如果理想值本身已经超出供电范围,说明不是器件损坏,而是增益、偏置或供电设计不匹配。单电源电路还要确认虚拟地或中点基准是否真的建立并能承受相应负载。

第二步:核对运放的数据手册条件

分别检查输入共模范围和输出摆幅,不把“轨到轨输入输出”理解成任何供电、任何温度、任何负载下都能精确到电源轨。输出能靠近电源轨多少,与负载电流、供电电压、温度和器件结构有关,应按当前工况查数据手册。

输入即使没有超过绝对最大额定值,也可能已经离开正常共模工作区。此时输出可能失真、翻转或贴轨,所以不能只盯输出端。

 2026-07-28 20 46 04.png

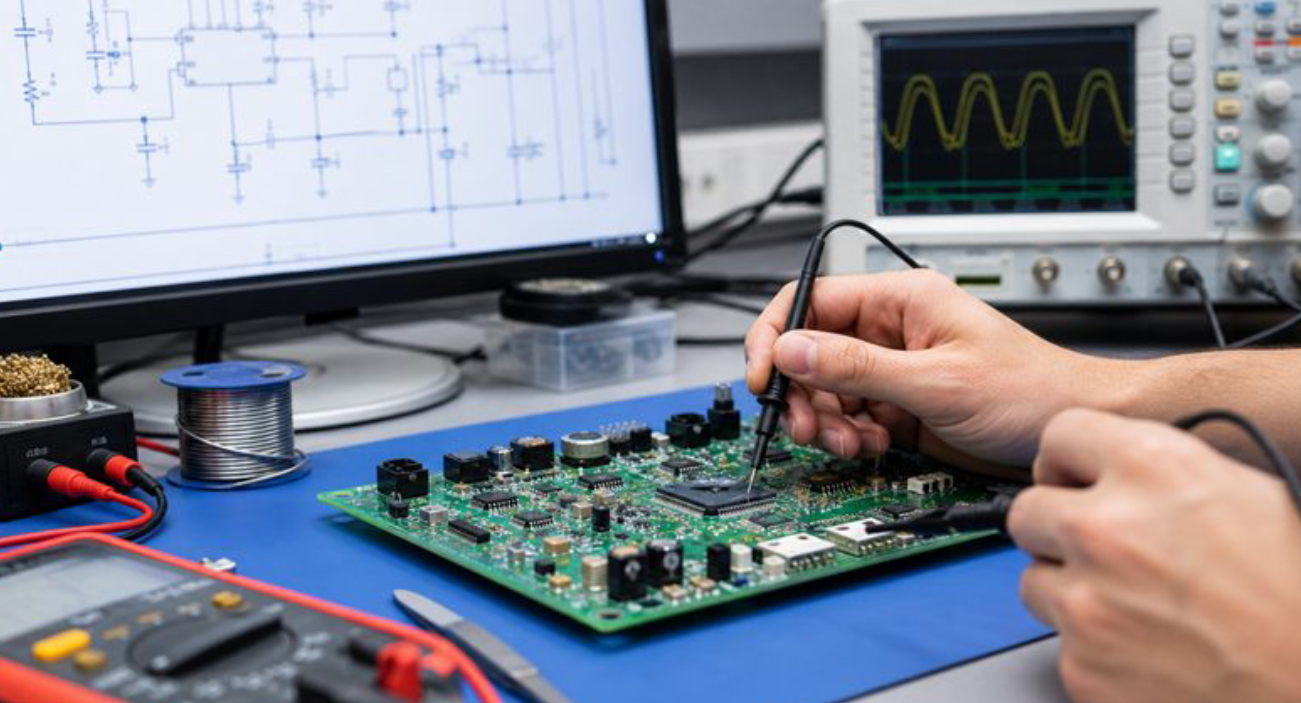

先算预期输出,再测供电、输入、反馈和负载,才能区分设计超范围与实际故障。

第三步:检查反馈、偏置回路和实际连接

用万用表和示波器同时测电源、同相端、反相端和输出端,核对反馈电阻值、焊接方向、断路短路以及负反馈是否真正闭合。交流耦合输入还要确认输入偏置电流存在直流返回路径,否则输入节点可能慢慢充电,把输出推到极限。

第四步:检查负载、电流限制与振荡

若空载正常、接入后贴轨,要检查负载是否过重、输出是否短路、后级钳位是否导通。容性负载或不合适的反馈网络还可能引发高频振荡,低带宽观察时看起来像直流偏移或削顶,因此需要用合适的探头和时基查看高频波形。

第五步:按根因修改并验证裕量

根据结果调整供电、增益、偏置、反馈参数、运放型号或负载隔离。修改后要在输入范围、负载、温度和电源波动的实际条件下复测,不能只验证一个室温空载点。

可直接使用的参考回答

我会先判断这是设计要求超范围,还是实际电路异常。先根据输入、增益和基准算理想输出,再实测正负电源或单电源电压。如果理想输出已经超过器件在当前供电下能达到的输出摆幅,就先改增益、偏置或供电。

接着查数据手册,确认两路输入都在允许的共模范围内,输出摆幅也满足当前负载条件。轨到轨不能理解为所有工况下都能到达电源轨,所以我不会给一个脱离型号和负载的固定余量。

然后测同相端、反相端和输出,检查反馈电阻、焊接和直流偏置回路,确认负反馈闭合。若接负载后才异常,我会断开负载做对比,并检查电流限制、后级钳位和高频振荡。最后根据根因修改,复测全输入范围和实际负载,确认不只是某一个点恢复正常。

面试官可能继续追问

  1. 轨到轨运放为什么仍会削顶?
    轨到轨描述的是输入或输出结构能力,不代表在任意负载、供电和温度下都能无失真到达电源轨;仍要看具体数据手册曲线。

  2. 同相端和反相端电压接近,为什么输出还在贴轨?
    可能已经处于饱和恢复过程,也可能有输入共模超限、偏置回路缺失、高频振荡或测量带宽不足,需要继续核对动态波形和连接。

  3. 交流耦合后为什么要提供直流回路?
    运放输入偏置电流需要返回路径。节点完全悬空时,耦合电容会被逐渐充电,输入工作点可能漂移并把输出推向电源轨。

  4. 怎样区分负载过重和环路振荡?
    可先做空载与带载对比,同时观察输出电流和高频波形;必要时改变负载或加入经过计算的隔离网络做验证。

容易失分的表达

“输出贴顶就是运放坏了。”——没有先核对理想输出和工作范围。

“换成轨到轨型号肯定能解决。”——忽略负载、输入共模范围、供电和稳定性。

“运放输入阻抗很高,不需要偏置电流回路。”——会漏掉交流耦合或悬空输入的典型问题。

“看直流电压正常就没有振荡。”——高频振荡可能被万用表平均掉,也可能被低带宽示波设置掩盖。

面试前准备动作

  • 选择一款常用运放,能在数据手册中快速找到输入共模范围、输出摆幅、输出电流和稳定性条件。

  • 画出单电源同相放大与反相放大电路,说明偏置基准和输入直流返回路径。

  • 准备一次示波器发现高频振荡或负载过重的调试案例,讲清对比实验。

  • 练习用“先算预期、再测节点、最后隔离变量”的顺序回答,避免上来就换器件。
