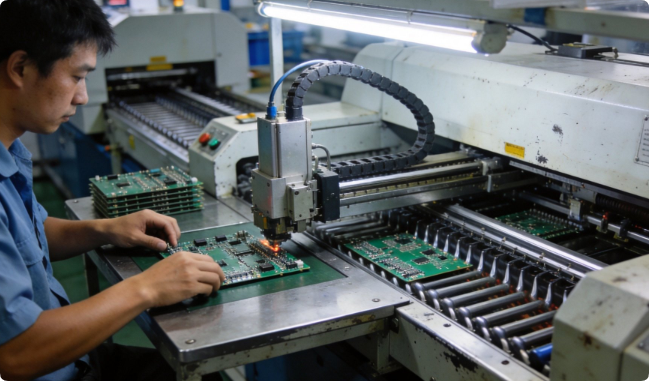

凡亿电路DIP插件波峰焊生产线

虽然表面贴装技术已经成为电子制造的主流，但很多连接器、大功耗器件、变压器、继电器等元件仍然需要通过通孔插装的方式焊接到PCB上。DIP插件加工是PCBA整机组装中不可或缺的工艺环节，焊接质量直接影响产品的机械强度和电气可靠性。凡亿电路提供专业的DIP插件加工服务，配置波峰焊和手工焊接两条工艺路线，支持各类通孔元件和异形器件焊接，配合36条西门子SMT生产线实现从贴片到插件的一站式PCBA交付。

服务定位：凡亿电路DIP插件加工服务覆盖从试产小批量到量产批量全场景，支持有铅和无铅工艺，焊接品质符合IPC-A-610标准，配合SMT贴片和组装测试形成完整PCBA制造能力。

DIP插件加工服务范围

凡亿电路的插件加工能力覆盖常见通孔元件和特殊结构器件，针对不同批量和器件特点灵活选择波峰焊或手工焊接方式，确保焊接质量和生产效率。

常规通孔元件

电阻、电容、二极管、三极管、电解电容、电感等轴向和径向引线元件，适合波峰焊批量生产。

排针排母、DB连接器、USB座、网口、HDMI座、电源接口等各类插件型连接器。

变压器、继电器、功率管、大电解电容、散热片组件等大尺寸重型器件。

按键开关、蜂鸣器、显示模块、电池座、传感器模组等异形结构器件。

波峰焊是批量插件焊接的主流工艺，通过熔融焊锡形成的焊波与PCB底部接触，一次性完成所有通孔元件的焊接。凡亿电路配置多台全电脑控制波峰焊设备，支持无铅和有铅两种工艺。

• 焊接效率高，批量生产时速度快，单位产能高

• 焊点一致性好，相同参数下焊接质量稳定

• 适合元件种类多、数量大的中大批量产品

• 配合助焊剂喷涂和预热工艺，焊接润湿效果好

波峰焊涉及温度、链速、焊锡成分、助焊剂等多个参数，凡亿电路通过标准化的参数管理和首件确认机制保障焊接品质。

焊锡温度无铅工艺约255摄氏度到265摄氏度，有铅工艺约240摄氏度到250摄氏度，根据板材和器件耐温调整

预热温度分三段预热，PCB顶面温度控制在100摄氏度到130摄氏度，减少热冲击和焊接不良

传送速度常规每分钟1.0米到1.5米，根据产品复杂度和板厚调整，确保透锡和上锡效果

焊锡成分无铅SAC305（锡银铜）、有铅6337（锡铅），定期检测铜含量防止杂质超标

透锡要求通孔透锡率不低于75%，厚板和散热器件需提高预热和调整链速确保透锡

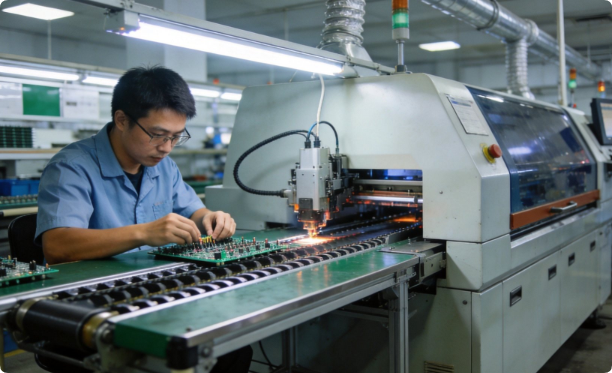

凡亿电路手工焊接工作台

对于小批量试产、异形器件、耐热敏感器件或返修工作，手工焊接更灵活精准。凡亿电路拥有经验丰富的手工焊接团队，支持各类高难度插件焊接和返修工作。

• 研发试产和小批量订单，数量少品种多，开波峰焊不划算

• 耐热敏感元件或异形结构器件，不适合波峰焊高温

• 贴装在同一面的贴片器件与插件器件混合，需要选择性焊接

• 产品返修和维修，更换故障元件或补焊

• BGA底部或密集区域的通孔元件，波峰焊难以到达的位置

手工焊接对操作人员的技术水平要求较高，凡亿电路从人员培训、工具配置和检验流程三方面保障焊接质量。

焊接人员经过系统培训，掌握IPC-A-610验收标准，定期进行技能考核和实操评定。

使用数字恒温焊台，温度稳定在正负10摄氏度以内，防止过热损伤器件和焊盘。

全线配备静电手环、静电桌垫、离子风机，定期检测接地电阻，避免静电器件损伤。

每个焊点全外观检查，重点器件配合万用表和功能测试验证，确保焊接可靠。

1

核对BOM和实物，按照工艺文件完成首件焊接，经品质确认OK后批量生产

2

操作人员按照位号图将元件插入对应孔位，注意极性方向和高度限制

3

批量件过波峰焊，特殊件补焊，确保每个焊点透锡良好、无虚焊假焊

4

过长引脚剪至规定长度，反面需要手工补焊的器件进行后焊作业

5

目视检查焊点质量，有需要的产品进行清洗去除助焊剂残留，转入下工序

DIP插件加工最小起订量是多少？

凡亿电路支持小批量插件加工，1片起做，适合研发打样和试产订单。小批量采用手工焊接，大批量采用波峰焊，具体工艺选择会根据订单数量和器件情况推荐最优方案。

插件加工和SMT贴片可以一起做吗？

可以。凡亿电路同时拥有SMT贴片和DIP插件能力，大部分产品都是贴片加插件混合工艺，我们会安排合理的生产顺序，先贴后插或先插后贴视具体情况而定，一站式完成全部焊接工序。

波峰焊会不会把贴片元件冲掉？

正常情况下不会。SMT贴片元件使用的是回流焊焊锡膏，熔点与波峰焊焊锡一致，但贴片元件在PCB顶面，波峰焊只接触底面。如果底面也有贴片元件，需要点红胶固定或使用选择性波峰焊，我们会在工艺评审时给出方案。

插件加工的交期一般多久？

物料齐套后，小批量插件通常1到3个工作日，大批量根据数量评估。和SMT贴片一起做的订单，整体交期3到5个工作日，加急订单可压缩至24小时出货，具体以排期确认为准。

凡亿电路拥有15000㎡SMT/PCBA工厂，36条西门子SMT生产线，配套DIP插件、三防漆涂覆、整机组装和测试服务，形成完整的PCBA制造链条。工厂通过ISO9001质量体系认证，SPI锡膏检测、AOI光学检测、X-ray检测等品质设备齐全，从贴片到插件到成品交付全程品控。无论是研发打样还是批量生产，DIP插件加工都能为您提供稳定可靠的焊接品质。

除了SMT贴片和插件加工，凡亿电路还提供PCB设计外包和电路方案开发服务，从原理图设计到量产交付全链条支持，欢迎咨询了解。
