做开关电源最容易遇到一种情况：原理图看着没问题，芯片手册也照着抄了，输出电容还加了不少，可示波器一测，纹波还是高。更烦的是，换一块板子、换一种探头接法，波形又变了。

这个时候别急着怀疑芯片，也别一上来就堆电容。很多电源纹波问题，真正的根不在“电容不够”，而在 PCB 回路、接地路径和测量方式。

高 di/dt 回路，才是纹波和尖峰的重灾区

开关电源里最要命的是高 di/dt 回路。以 Buck 电源为例，输入电容、上管、下管或续流二极管之间那一圈，是电流跳变最猛的地方。这个回路面积一大，寄生电感就上来了，开关节点的尖峰、振铃、EMI 都会跟着变难看。

有些板子看起来电容数量不少，但输入电容离芯片电源脚太远，中间还绕了细线、过孔、长铜皮。这样电容就不像“就地供电”，更像隔着一段路在帮忙。高频电流不会乖乖走你想象中的路径，它会沿着寄生电感最小的路径跑。你布局没给它短路径，它就自己找路，结果就是噪声到处串。

电容不是越多越好，位置错了效果会打折

输出电容也一样。很多人喜欢看容量，觉得 22uF 不够就上 47uF，47uF 不够再并几个。这个思路只解决低频储能问题，对高频尖峰未必有效。MLCC 在直流偏压下容量会掉，封装也有 ESL，位置再放远一点，高频效果基本就被打折了。

更实用的做法是：大容量电容负责低频纹波，小封装陶瓷电容贴近负载或芯片负责高频旁路。比如 22uF 搭配 0.1uF、1uF，不是为了凑数量，而是为了覆盖不同频段。电容不是越多越好，放错位置，多花钱还不一定有用。

反馈采样别被开关噪声带偏

还有一个常被忽略的点：地不是理想的地。

电源地、功率地、信号地如果随便混，反馈采样就容易被开关电流污染。反馈电阻看起来只是两颗小器件，但它决定芯片“看到”的输出电压。反馈线如果贴着 SW 节点走，或者采样点取在大电流路径上，芯片接收到的就不是干净的输出电压，而是一堆噪声叠加后的结果。

反馈采样要尽量从输出电容后端、靠近负载的位置取。反馈线走线要细、短、远离电感和 SW 铜皮，旁边最好有干净参考地。补偿网络也要靠近芯片，不要拉长线。这个地方省一点布局空间，后面调环路可能要花几倍时间还回去。

SW 节点别铺成一块“大天线”

SW 节点也别贪大。很多新手看到电流大，就把 SW 铜皮铺得很宽。电流能力是上去了，噪声天线也做出来了。SW 节点是高 dv/dt 区域，面积越大，对外辐射越强。正确做法是满足电流和散热即可，别让它无意义扩张，更不要从敏感信号线下面穿过去。

如果板子有内层地平面，那是好事，但前提是地平面不能被割得七零八碎。高频回流电流喜欢贴着信号路径下方走，下面如果刚好被开槽、跨分割，回流路径被迫绕路，环路面积又变大。很多 EMI 问题，不是某个器件错了，而是回流路径被布局切断了。

测量方式不对，波形也会骗人

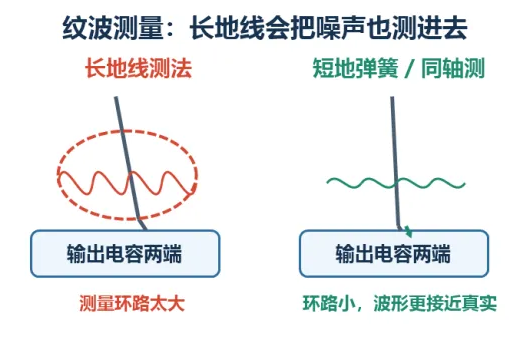

用普通探头长地线去测开关电源纹波，很容易把探头地线本身的感应噪声测进去。你看到的几十毫伏尖峰，可能一部分来自电源，一部分来自测量环路。测纹波时尽量用短地弹簧，或者同轴线方式测；带宽限制也要根据目标选择，比如看低频纹波和看开关尖峰，设置不能一套用到底。

一个实用的排查顺序

先看输入电容是不是贴近芯片电源脚和功率地；再看高 di/dt 回路面积有没有压到最小；接着看 SW 节点有没有铺太大、靠太近敏感线；然后检查反馈采样点和补偿网络；最后再判断是不是电容容量、ESR、环路补偿参数的问题。

很多时候，纹波压不下去不是因为你少了一颗电容，而是板子没让那颗电容真正发挥作用。

做电源 PCB，别只盯着原理图。原理图告诉你“该连什么”，PCB 决定“电流怎么走”。这两件事差一点，实测结果就可能差很多。
