做射频设计的兄弟，十有八九踩过这个坑：板子画完了，跑仿真或者上仪器一测，谐波出来了、增益掉了、S11虚高。打开PCB文件一看——射频走线拐了一个直角。
但问题是：板子都做出来了，这根线到底要不要紧？是必须改还是能凑合？
这事其实没有那么绝对。不同频率、不同信号类型、不同工艺条件下，直角走线的影响差得很远。今天把这事掰开揉碎说清楚。
——— 射频直角：分情况看 ———
一、直角走线到底会出什么问题射频线上拐一个直角，主要带来三类影响：
1. 阻抗不连续
理想传输线是均匀的，特性阻抗处处相等。拐角处线宽没变，但有效介电常数和电流分布会变，导致这一小段阻抗偏低（典型下降5-10Ω），形成局部不连续点。频率越高，拐角电长度占比越大，影响越明显。
2. 寄生电容
直角拐弯的内侧铜皮比直线部分多出一个扇形面积，相当于在传输线上并了一个小电容。粗略估算：FR4板材、4mil线宽、50Ω传输线，单个90度拐角多出来的等效电容大约0.01-0.05pF。低频时这点电容可以忽略，到几GHz就开始有影响。
3. 谐波与反射
不连续点会反射一部分能量，反射波和入射波叠加，在某些频点形成驻波。这反映在矢网上就是S11的毛刺，反映在频谱上就是谐波抬升。对发射链路尤其敏感。
【什么情况下问题不大】
1. 频率在2GHz以下
直角拐角引入的不连续大约等效1-3mil的线长差。在2GHz以下，这点电长度不到波长的1%，反射基本看不出来，电路性能差异实测不出来。
2. 短距离走线
如果这根射频线总长就2-3cm，拐角带来的影响相对整体而言很小。但如果这根线本来就走到了PCB边缘、紧挨着别的敏感信号，那一点点反射可能就够烦人了。
3. 接收链路小信号
接收链路对反射的容忍度通常比发射链路高一点点——反射回来到LNA输入端，还有匹配网络和滤波器兜底。但发射链路（PA输出端）就不行，反射直接导致PA效率下降、谐波变差。
4. 板厂工艺偏差更大
嘉立创常规FR4工艺，走线宽度公差±20%，这比直角拐角带来的影响还大。如果你板厂工艺本身就不稳定，那纠结直角没什么意义，不如把板厂选好。
【什么情况下会真出事】
1. 5GHz以上Wi-Fi、毫米波、雷达
这种频率下，1mm的走线偏差就接近波长的1%了。直角拐角的影响放大很多，必须用圆弧或45度斜角。
2. 高速数字里的射频信号
比如USB 3.0、HDMI 2.0、SATA的差分对，频率到几GHz。直角拐角不仅影响阻抗，还会增加EMI辐射。
3. PA输出端、滤波器前后
发射链路对反射最敏感。一个直角可能让PA效率掉几个点、谐波变差3-5dBc。
4. 长走线
如果射频线总长10cm以上，多个拐角累积起来，反射和驻波都会明显变差。

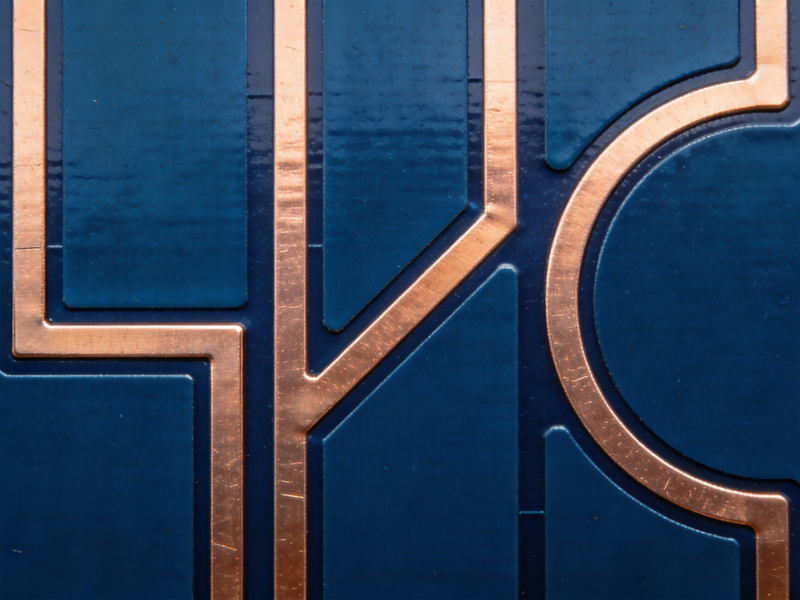

按"对症下药"的程度分三层：
轻量整改（90%场景够用）：
- 90度直角改成两个45度斜角
- 这是工业界最常见的做法，几乎所有EDA工具的布线器都支持
- 工艺简单，板厂不需要特殊处理
进阶整改（关键链路推荐）：
- 用圆弧走线代替45度斜角，圆弧半径≥3倍线宽
- 在仿真软件（ADS、HFSS、SIwave）里建模仿真，确认S11曲线平滑
- 嘉立创等国产板厂都支持圆弧走线，不增加成本
最严格整改（毫米波/雷达）：
- 微带线拐角做"mitred bend"（切角处理）
- 拐角内角切掉一个三角形铜皮，补偿寄生电容
- 仿真+实测双验证，关键指标S11必须<-15dB
【实战案例】
之前做的一个5.8GHz的图传模块，第一版板子射频走线有个90度直角，上电后S11在5.8GHz处是-8dB（要求<-15dB），底噪抬高明显，发射功率上不去。
改了两个45度斜角之后，S11到了-18dB，发射功率恢复了，底噪也正常了。整个改动花了5分钟，没改任何原理图。
教训：5GHz以上，关键射频链路拐角不要省这个时间。
另一个例子是2.4GHz的蓝牙模组，射频线拐了3个90度直角，实测S11<-20dB，通信距离也正常。2.4GHz可以放宽。
【决策清单】
下次碰到射频拐角，按这个走：
- 频率在2GHz以下 → 直角无所谓，斜角更稳
- 2-5GHz → 改成45度斜角
- 5GHz以上 → 圆弧走线 + 仿真验证
- PA输出、滤波器前后 → 多花10分钟，斜角/圆弧走起来
- 长走线（>5cm） → 多个拐角累积风险，必须优化
- 毫米波/雷达 → mitred bend + 切角补偿 + 仿真实测
射频这事说到底是边际收益的取舍。 频率低、链路短、对反射不敏感的场合，直角无伤大雅；频率高、链路关键、对反射敏感的场合，多花5分钟改成斜角就能避免一次返工。
