电源大电流走线的过孔怎么打？这2个细节决定板子扛不扛得住

做硬件工程师这些年，见过太多电源板炸的、烧的、虚焊的。说实话，一大半问题出在过孔上——不是过孔打少了，是打得不对。

上周五快下班了，测试的兄弟急吼吼跑过来："哥，这板子又炸了，电源芯片冒烟了！"我心里咯噔一下，打开图纸一看，好家伙，10A的电流，过孔就打了3个，间距还挤得跟糖葫芦似的。这要是能扛住，那才见鬼了。

今天就跟大家唠唠，电源大电流走线的过孔到底怎么打。这2个细节，你要是没注意，板子迟早出问题。

先说个基本问题：一个常规10mil/20mil（钻孔10mil，焊盘20mil）的过孔，到底能过多少电流？

说实话，这没有标准答案，因为跟你的铜厚、板材、散热条件都有关系。但业内有个大概的参考值：一个1oz铜厚的10mil过孔，载流能力大概在0.5A到1A之间。注意，这还是环境温度25℃、自然散热的情况。

你要是想过2A、5A、甚至10A，一个过孔肯定是不够的。那怎么办？打一群过孔呗。

但是！问题来了——过孔不是打得越多越好，也不是挤在一起就行。这里头有讲究。

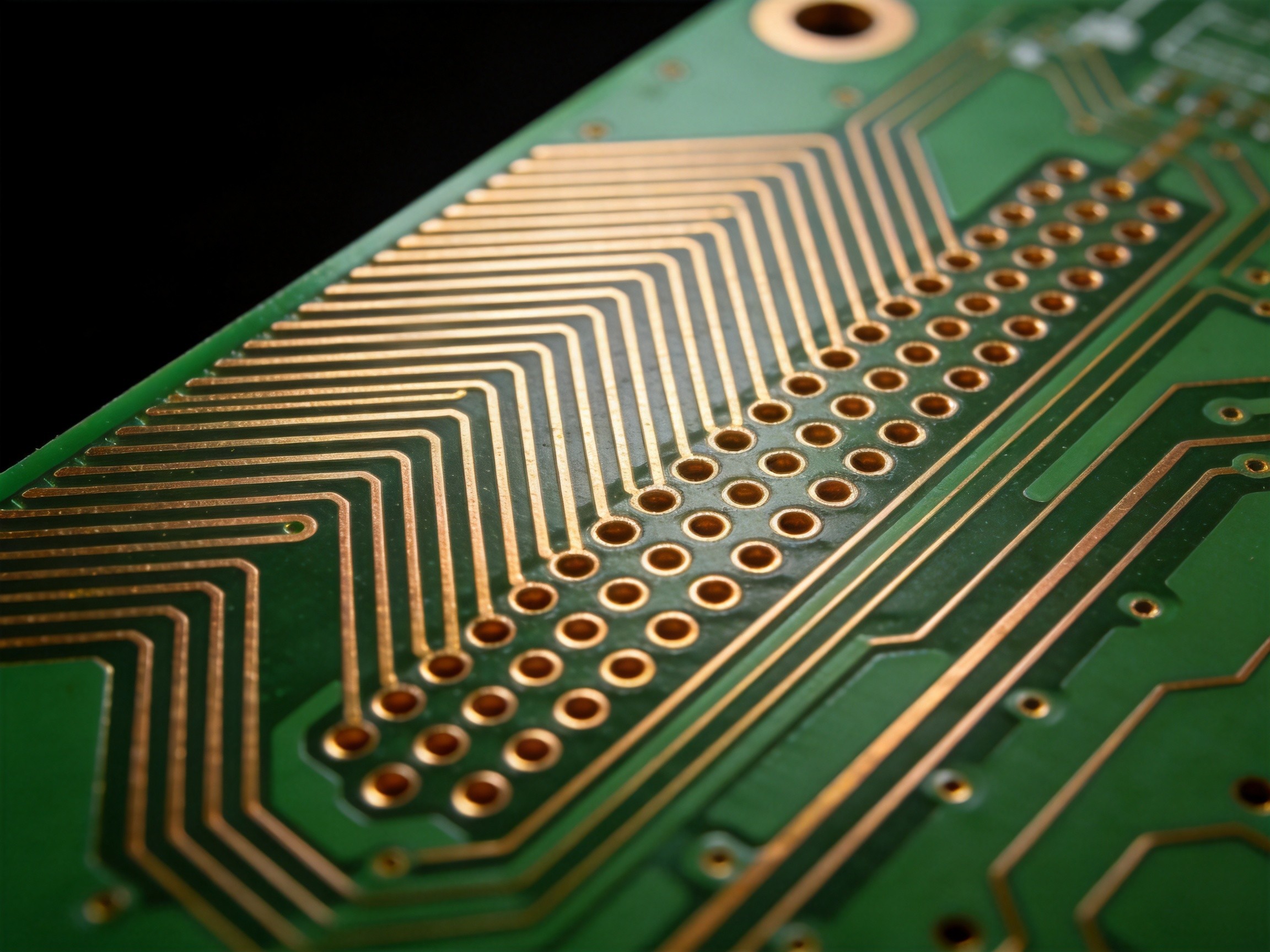

PCB过孔阵列设计示意

很多人做电源设计的时候，一看电流大，咔咔一顿操作，过孔打得密密麻麻，恨不得把铜皮都打成筛子。心想：过孔多=载流强=安全。

其实吧，这话只对了一半。

拿个实际例子来讲：假设你的电源输出是12V/5A，走线需要从顶层走到功率层再回来。按经验值，单个过孔载流0.5A算，你至少需要10个过孔才能保险。

但这只是最基本的要求。

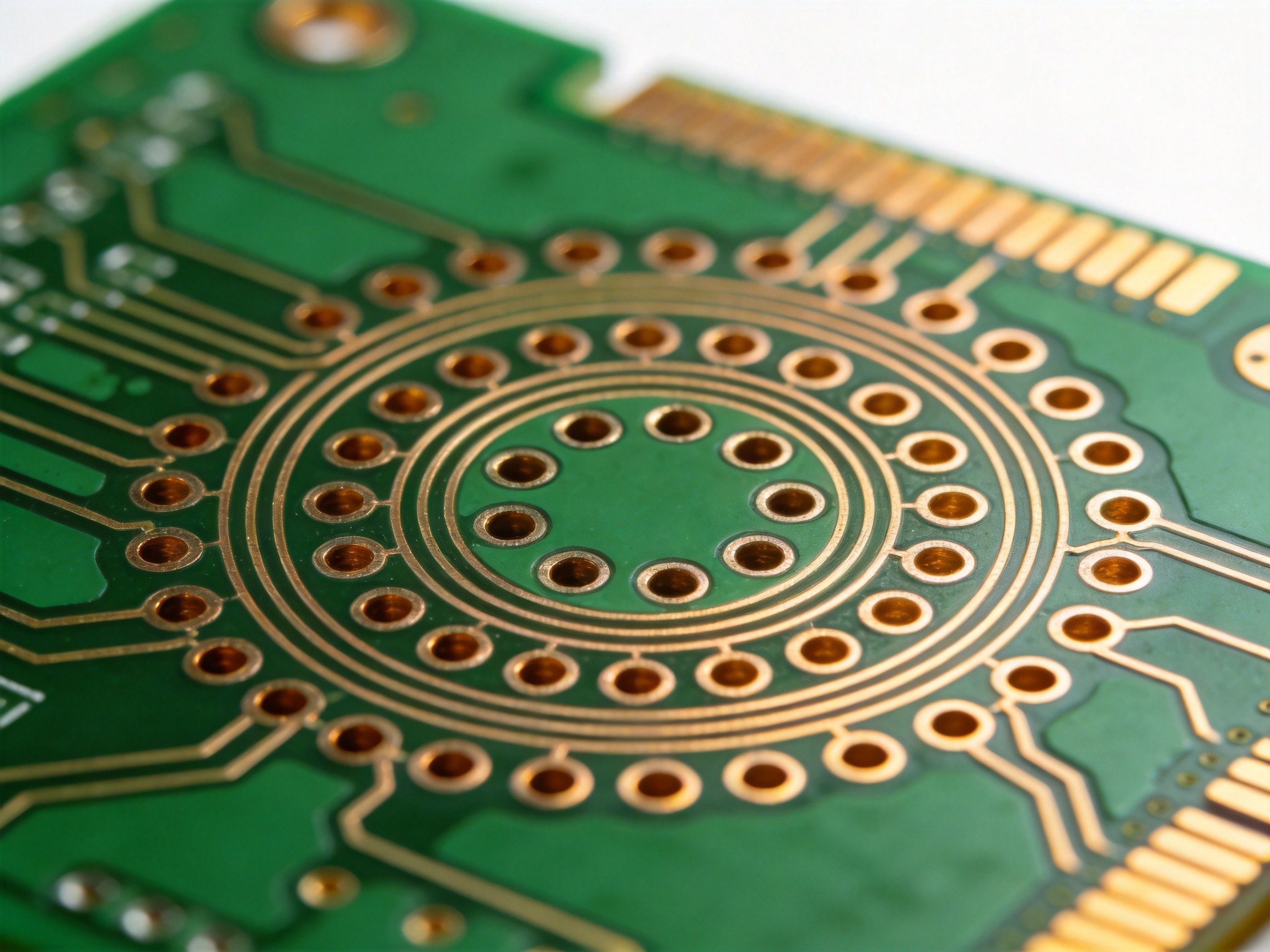

过孔间距设计要点

很多人栽就栽在间距上。过孔打得太多太密，铜皮被切割得支离破碎，有效载流截面反而变小了。你可以理解为：铜皮上的过孔太密，就像一块好好的肉被挖了一堆洞，剩下的肉反而不够吃了。

那间距多少合适？

经验公式是这样的：相邻过孔中心距至少是过孔直径的2倍。10mil的过孔，中心距最好≥20mil。如果你空间允许，25-30mil更好，这样铜皮能保持足够的完整性。

有个简单粗暴的判断方法：打完过孔之后，你看看铜皮上相邻过孔之间剩下的铜，至少要能走下一条不窄于主走线的宽度。这块铜皮就是帮你分流的。

所以别光顾着加过孔，间距留够才是正经事。

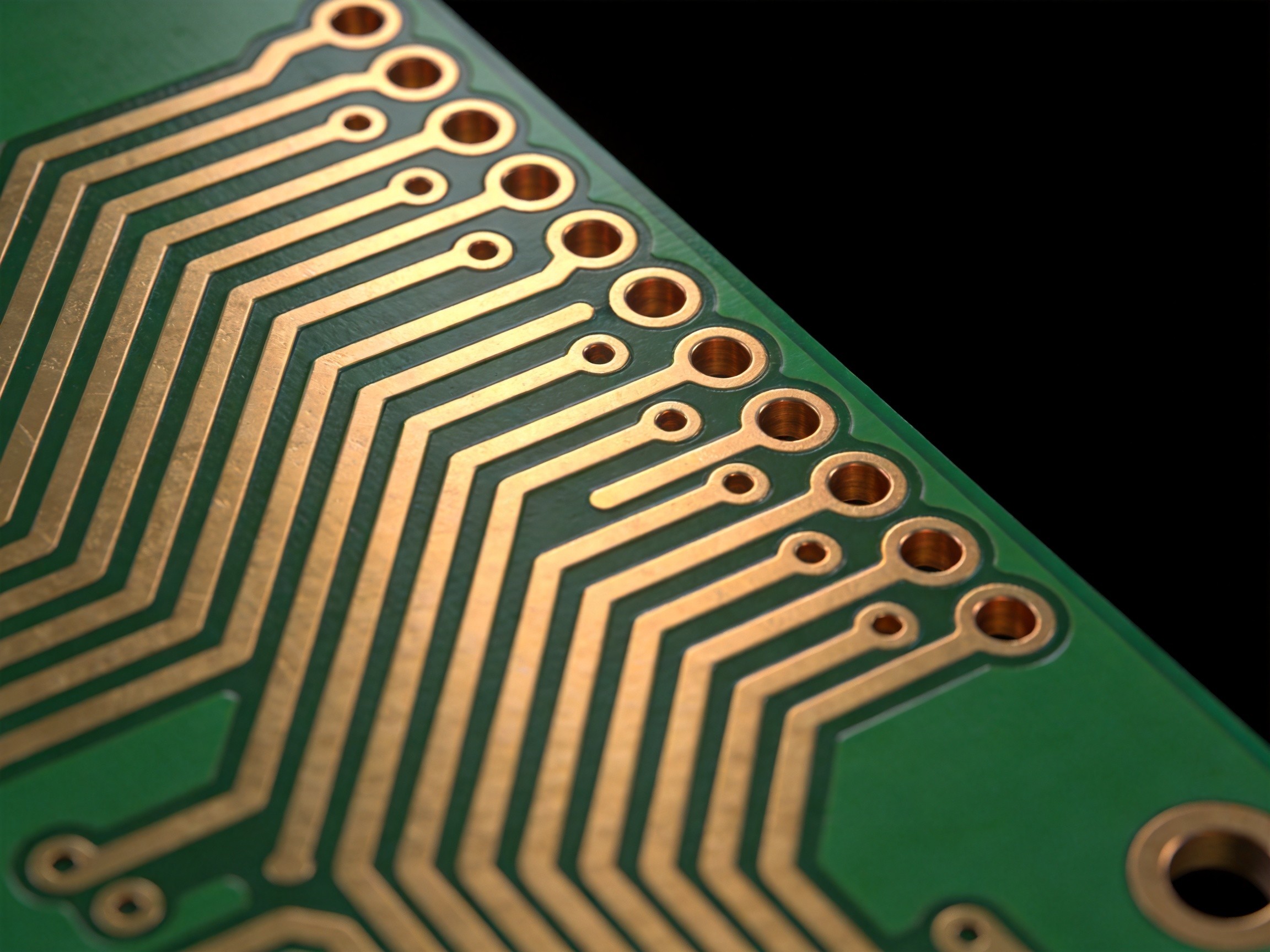

过孔应打在铜皮区域内

这个坑我踩过，所以印象特别深。

早几年做一款电源模块，我按照芯片手册上的推荐打了过孔阵列，结果小批量上了才发现，这板子焊完之后虚焊率特别高，掰都掰不掉，一测阻抗还偏大。排查了一圈，发现问题出在过孔位置上——我把过孔打在了焊盘边缘。

过孔打在焊盘边缘会有什么问题？

第一，锡膏会往过孔里跑。回流焊的时候，锡膏顺着过孔流到背面去了，焊盘上的锡就不够，虚焊、空焊就来了。

第二，电流集中到边缘，应力集中。大电流通过的时候，边缘位置最容易发热，热应力一大，焊盘跟铜皮的连接就容易开裂。

第三，热传导不均匀。过孔把热量导走了，但位置不对的话，局部温差大，时间长了焊点疲劳，板子就废了。

正确做法是：过孔打在铜皮区域内，离焊盘边缘至少保持2-3倍过孔直径的距离。如果是铺铜上的过孔，打在铜皮中间位置最好，电流从四周均匀流入过孔，热量分布也均匀。

简单说就是：过孔要"躲在"铜皮里，不要"骑在"焊盘边缘上。

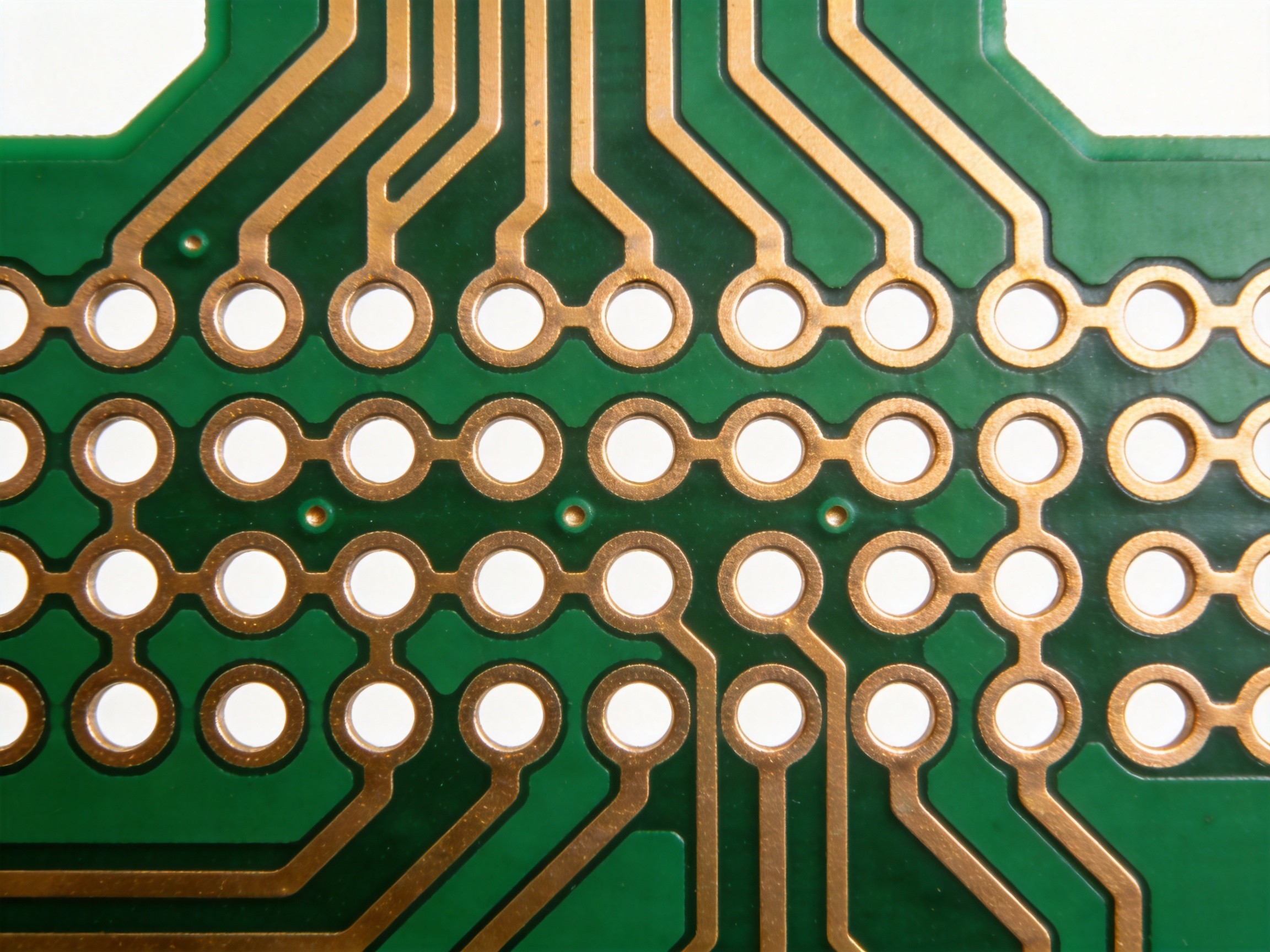

PCB过孔与铜皮设计细节

顺便提一个容易被忽略的点：反焊盘。

过孔在什么层需要避开（也就是挖空铜皮），这就是反焊盘。反焊盘挖得太小，过孔和铜皮之间的间距就不够，高压情况下容易打火；挖得太大，又浪费了铜皮面积，影响载流。

一般来说，反焊盘的直径=过孔直径+16mil到20mil是个比较合理的范围。比如你的过孔是12mil，反焊盘大概28-32mil就差不多了。

这块不用死记，但设计的时候心里要有数。

还有一个点很多人容易忽略：过孔的铜厚。

正常 PCB 工艺，过孔壁的铜厚大概0.8mil到1mil，但如果你的板子要求过孔载流特别大，可以跟板厂说加厚孔铜，比如1.5mil甚至2mil。这直接提升过孔的载流能力。

当然，加厚孔铜要加钱，但比起板子炸了要赔的，这钱花得值。

来点实际的。假设你现在要做一个小功率电源模块，12V输入，5A输出，主电流回路需要从芯片Pin脚走到输入电容，再走到开关节点。

按前面的原则，我们来算一下：

Step 1：算数量

5A电流，单孔0.5A算，需要至少10个过孔。为了保险起见，我一般会打12-14个，留点余量。

Step 2：定间距

12个过孔，假设是12mil的过孔（孔径），中心距我一般会留25-30mil。这样铜皮完整性好，均流效果也OK。

Step 3：选位置

过孔打在Pin脚对应的铜皮区域里，离焊盘边缘至少20mil。不要直接打在焊盘上，更不要打在焊盘边缘。

Step 4：反焊盘设置

反焊盘直径=12+20=32mil左右，留足间距又不会太浪费。

Step 5：如果可能，加厚孔铜

跟板厂说明情况，选用加厚孔铜工艺，载流能力能提升30%-50%。

按这个套路来，5A的电源模块过孔设计基本不会有问题。

电源设计这事儿，说难不难，说简单也不简单。过孔打得好不好，直接决定了你的板子能不能稳定工作。

核心就两点：间距留够，位置打对。这比你加一堆过孔但位置乱七八糟强一百倍。

当然，理论归理论，实际设计中还要考虑你的板材、层叠结构、散热条件等等。如果是大功率应用，建议还是用仿真工具跑一跑电流密度分布，心里更有底。

希望今天这篇能帮你少踩几个坑。如果还有其他硬件设计的问题，欢迎来聊。
