折叠屏手机在机械结构与电路设计上均面临独特挑战，需同时满足动态弯折的机械可靠性与高频信号传输的电气稳定性。以下从材料选型、布线策略、热管理三大维度，提炼折叠手机电路设计的核心要点。
一、材料选型：柔性与耐久性的平衡
基材选择
铰链区域优先采用聚酰亚胺（PI）基材的柔性PCB（FPC），其弯折寿命可达20万次以上，厚度控制在50-100μm以优化柔韧性。
铜箔类型需选用延展性更佳的压延铜（RA铜），避免电解铜（ED铜）在动态弯折中易开裂的问题。
覆盖膜与屏蔽层
覆盖膜采用0.5mil聚酰亚胺膜，提升耐磨性；屏蔽层优先选择铜箔（电阻低、可直接接地），避免银浆屏蔽层因电阻偏高导致的信号衰减。
二、布线策略：动态应力与信号完整性的协同
弯折区域设计
蛇形布线：通过增加导线长度分散机械应力，降低开裂风险。
弯折半径控制：确保布线最小弯折半径≥5mm，避免直角弯折导致应力集中。
分层设计：弯折区域去除胶层，扩大弯折空间，同时在线路两侧追加保护铜线（或在内R角追加铜线）。
信号分层与差分优化
高速信号（如MIPI DSI）采用差分布线，确保阻抗匹配（±10%误差）与线间间距一致，减少串扰。
信号分层布局：将高速信号与低速信号分层布置，避免信号干扰。
过孔与连接器设计
避免在弯折区域布置过孔，防止应力集中；若必须使用过孔，需增加过孔与软硬结合处的距离（≥2mm）。
铰链区域采用动态柔性连接器（如ZIF连接器），提升机械与电气可靠性。
三、热管理：动态弯折下的散热优化
导热材料应用
在铰链区域布置导热铜箔或导热胶，优化热量分布，避免局部过热。
功率信号线采用宽线设计（线宽≥0.2mm），降低电阻与发热。
热循环测试验证
通过红外热成像技术监测铰链区域温度分布，确保在动态弯折（如10万次以上）后，温度变化不超过10℃。
模拟高温高湿环境（如85℃/85%RH）进行加速老化测试，验证长期可靠性。
四、显示与电源电路的特殊设计
低功耗显示技术
采用LTPO+COE技术：LTPO实现1-120Hz自适应刷新率，降低静态画面功耗；COE替代偏光片，提升显示透过率至90%，同时降低屏幕厚度（仅为偏光片的1/10）。
三折叠屏幕需引入“中性层”概念，通过多膜层堆叠结构平衡拉应力与压应力，减少折痕。

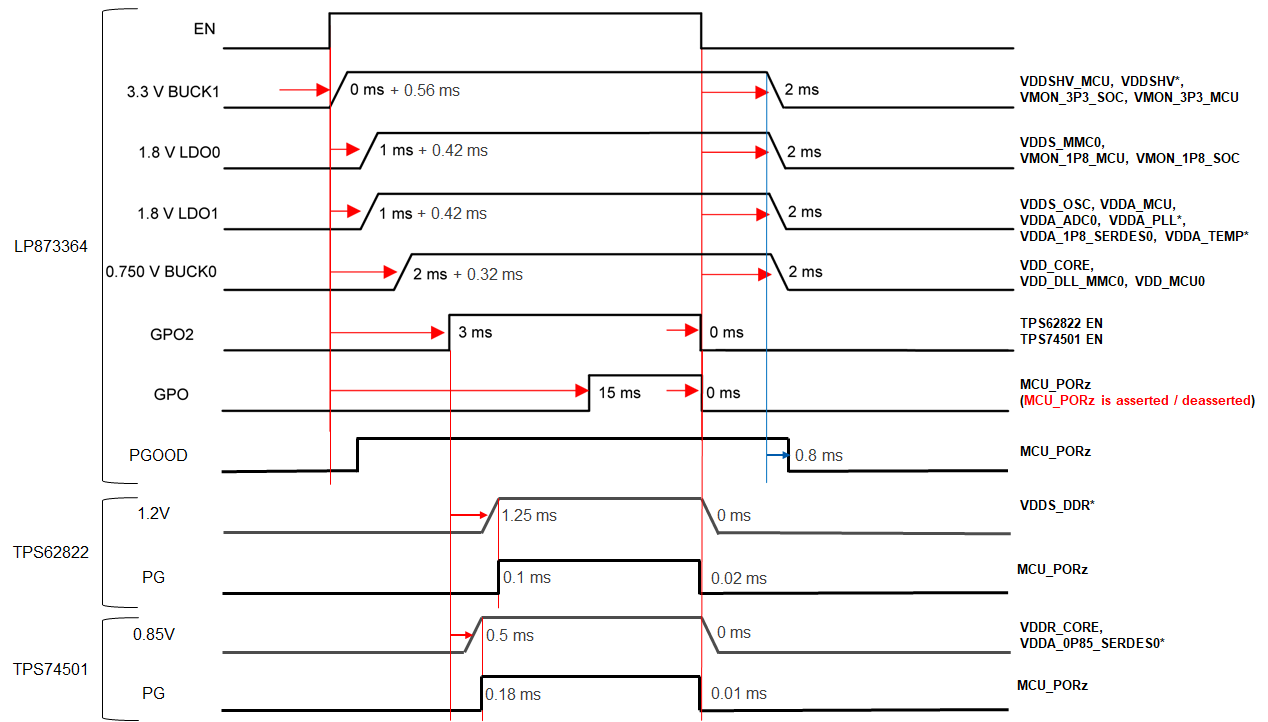

电源管理优化
使用端口扩展器（如MAX6966）控制LED驱动与电源开关，通过I²C/SPI接口减少主板连线数量，降低铰链区域布线密度。
采用恒流驱动技术（如PWM错相控制），均衡电源电流需求，降低EMI干扰。
