触感触控方案原厂触摸触控芯片VK3618I电路图触摸IC检测

VK3618I具有18个触摸按键，可用来检测外部触摸按键上人手的触摸动作。该芯片具有较 高的集成度，仅需极少的外部组件便可实现触摸按键的检测。 提供了2组I2C输出功能，1个INT中断输出脚，2组I2C脚和INT可并联，每组单键输出， 有效键对应数据位置1。芯片内部采用特殊的集成电路，具有高电源电压抑制比，可减少按键 检测错误的发生，此特性保证在不利环境条件的应用中芯片仍具有很高的可靠性。 此触摸芯片具有自动校准功能，低待机电流，抗电压波动等特性，为各种触摸按键+I2C输 出的应用提供了一种简单而又有效的实现方法。M117+289

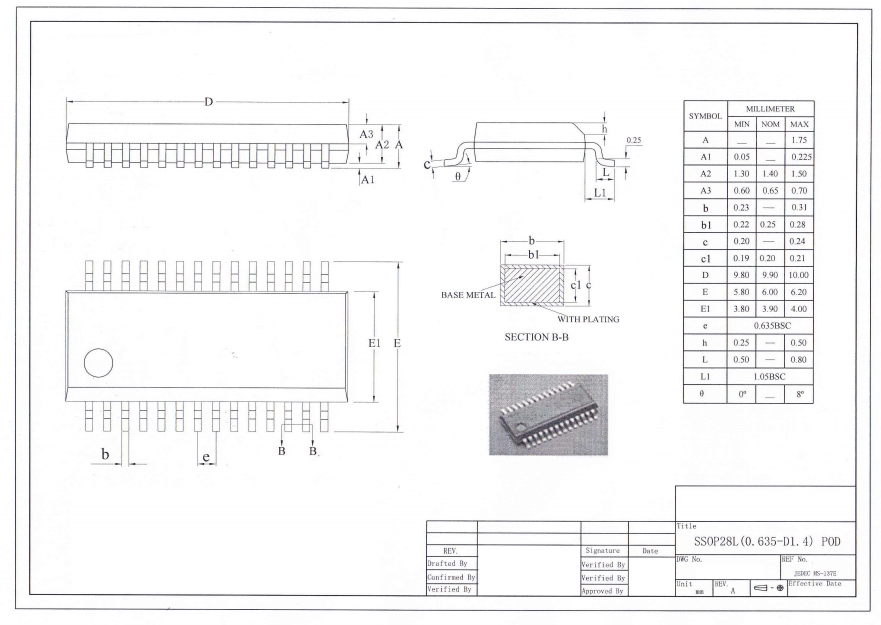

• 工作电压 2.4-5.5V • 待机电流16uA/3.0V • 上电复位功能（POR） • 低压复位功能（LVR） • 触摸输出响应时间：工作模式 48mS ，待机模式160mS • 触摸为2组各9通道触摸 • 每组单键输出，有效键对应数据位置1 • 每组独立I2C输出+INT中断脚 • 防呆功能，有效键最长输出时间：10S • 无键触摸4S进入待机模式 • 通过CS脚接对地电容调节整体灵敏度(1-47nF） • 各触摸通道单独接对地小电容微调灵敏度（0-50pF）. • 上电0.3S内为稳定时间，禁止触摸 • 上电后4S内自校准周期为64mS，4S无触摸后自校准周期为1S • 抗电压波动，抗干扰性能好 • 封装 SSOP28(150mil) (9.9mm x 3.9mm PP=0.635mm)触摸触控芯片、触摸感应芯片、触摸检测芯片、触控感应芯片、触控检测芯片、电容式触摸芯片、电容式触控芯片、触摸芯片、触控芯片、单键触摸、单键触控、触摸触控IC、触摸感应IC、触摸检测IC、触控感应IC、触控检测IC、电容式触控IC、电容式触摸IC、触摸IC、触控IC、触摸按键、触摸调光、触控按键、触控调光、触控滑条、触摸滑条、专业触摸芯片、触摸方案、触摸感应芯片原厂、触摸感应方案原厂、触感触控方案原厂、触控触感方案原厂、电容式触控IC原厂、电容式触控IC原厂、触摸感应IC原厂、单键/单通道触摸芯片、2/两键触摸触控芯片；

3/4/5/6/7/8/9/10/11/12/13/14/15/16/17/18/19/20键触摸芯片、抗干扰水位检测、抗干扰液位检测、抗干扰液体检测、抗干扰水检IC、抗干扰水检芯片、水位检测芯片、水位检测IC、液位检测芯片、液位检测IC、液体检测芯片、液体检测IC、水位液位检测芯片、水位液位检测IC、液位水位检测芯片、液位水位检测IC

VK3618I is a touch pad detector IC which offers 18 touch key,It can detect human body contact using external touch pads. . The high level of device integration enable applications to be implemented with a minimum number of external components. It provides 2 I2C output，1 INT interrupt output pin. 2 groups of I2C pins and INT can be connected in parallel,each group single-key output, A valid key corresponds to a data bit set to 1.increasing the touch switch application reliability under adverse environmental conditions.。 With auto-calibration, low standby current, excellent resistance to voltage fluctuation and other features, this range of touch key devices provide a simple and effective means of implementing 18 touch key + IO operation in a wide variety of applications

• Operating voltage: 2.4-5.5V • Standby current: 16uA/3.0V • Power-On Reset（POR） • Low Voltage Reset（LVR） • Key Response Time：Normal Mode 48mS ，Standby Mode 160mS • Touch is 2 groups of 9-channel touch • No touch 4S to enter standby mode • Each group of independent I2C output + INT interrupt pin • Maximum key on duration time 10S • No touch 4S to enter standby mode
