昨天有个学员加我微信，丢过来一张矢网仪截图，脸色很难看。
"老师，板子出厂前测过驻波比，1.2左右，挺正常的。手焊了一批射频座子上去，再测直接飙到2.5，模块通信距离直接砍了一半。"
我说你把板子拍个照片发我看看。
照片一发过来，问题就明显了——SMA座子的中心焊盘上堆了一大坨焊锡，边缘还有连锡的迹象。典型的"焊多了"。
但这个学员的问题不只是焊多这么简单。今天就来掰扯一下，射频座子焊完之后驻波比恶化，到底是哪些地方在作怪。

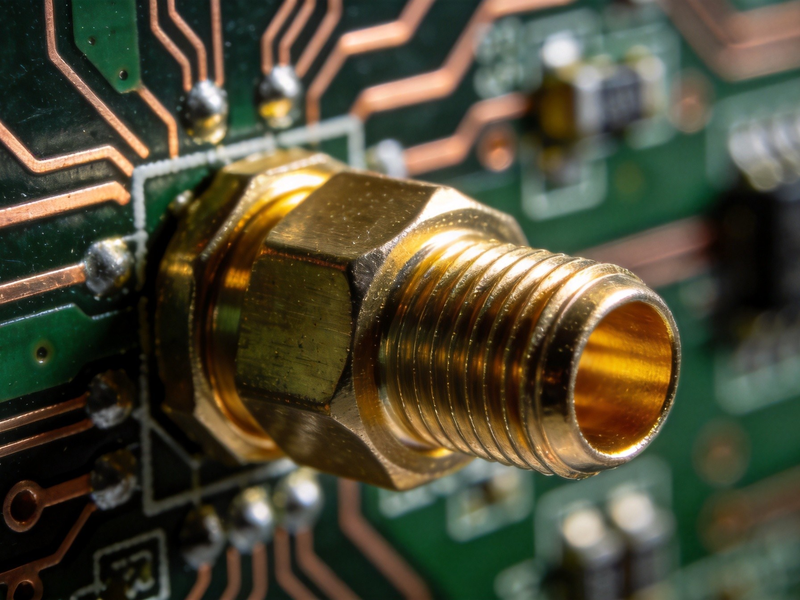

5个常见原因1. 焊锡过多或过少——手焊的"老毛病"SMA/IPEX这类射频座子，对焊锡量相当敏感。
焊多了：中心焊盘和地焊盘之间形成焊锡桥，等效于在信号路径上并联了一个电容，阻抗严重失配。我见过最夸张的，焊锡堆得跟米粒一样高，驻波比直接上3.0。
焊少了：地焊盘虚焊，射频回流路径阻抗飙升，信号直接被"卡"在座子里面出不去。
正确做法：用烙铁拖焊，让焊锡自己爬锡形成均匀的焊点，中心针和地焊盘都要看到明显的润湿角，但又不能堆积。
2. PCB挖槽和走线不连续——封装匹配的硬要求射频座子焊盘周围必须挖一个矩形槽（keepout），让座子的法兰盘直接搭到地平面上。
学员这块板子，挖槽做对了，但走线从焊盘引出来时拐了个90度直角，而且线宽还从0.5mm突然变成0.3mm。这种宽度突变在2.4GHz以上频段就会激发寄生模式。
排查方法：把射频走线用ADS或者HFSS仿真一下阻抗，看看实际值跟设计值差多少。工程上±5Ω以内算合格。
3. 接地设计不合理——回流路径被堵射频座子周围必须有足够的地过孔（ground via fence），把高频回流引导到地平面上。
学员这块板子，座子周围只打了3个地孔，明显不够。回流被"逼"到座子外面的走线回去，等效电感大增，高频特性急剧恶化。
经验值：射频座子周围的地孔间距≤λ/20（在2.4GHz频段约3mm），每个座子至少6-8个地孔围一圈。
4. 座子选型错误——阻抗不匹配是底层bug有些板子用IPEX MHF座子配50Ω走线，但座子本身是100Ω差分规格。这种错误一焊上去，驻波比肯定爆表。
还有一种常见错误：座子的额定频率不够。比如把1GHz的SMA用到5GHz的WIFI模块上，驻波比想不飙升都难。
选型时一定要对三件事：阻抗（50Ω/100Ω）、频率范围（覆盖到几GHz）、极性（标准极性/反向极性）。
5. 安装应力和PCB变形——容易被忽视的隐形杀手手焊时烙铁温度太高、焊接时间太长，PCB局部过热变形，会让座子焊点产生机械应力。这种应力会让焊盘和走线之间出现微裂缝，相当于一个不稳定的接触电阻。
特别是陶瓷介质的座子，受热冲击后性能会下降，驻波比直接恶化。
还有一种情况：板子装进外壳时，结构件挤压射频座子，导致座子PIN引脚变形。这种问题出厂测试时发现不了，到客户端才暴露。
· · ·
实战复盘：手焊座子导致驻波比飙升接开头那个学员的案例。
问题症状：2.4GHz WIFI模块，板载IPEX MHF4座子。出厂前用矢网仪测过，驻波比1.15-1.2（合格）。手焊完座子后重测，频率2.45GHz处驻波比2.5（严重超标），回波损耗只有-7dB。
排查步骤：
- 目视检查：发现座子中心焊盘焊锡堆积，地焊盘有连锡迹象
- 用热风枪拆掉座子：板子焊盘完好，但座子底部有残留焊锡
- 重新清理焊盘：吸锡带拖平，重新上锡
- 回流焊重新焊接：用加热台+锡膏回流焊，焊点均匀，无堆积
- 复测：驻波比1.18，正常范围内
根本原因：手焊导致焊锡分布不均匀，中心焊盘和地焊盘之间形成额外的寄生电容（实测增加了约0.3pF），相当于在射频路径上并联了一个低阻抗通路，信号被严重反射。
修复方案：这种小批量的板子，最稳妥的做法是用加热台+锡膏回流焊：
- 焊膏印刷到焊盘上
- 座子贴装定位
- 加热台260℃回流（典型SAC305焊膏）
- 冷却后用酒精清洗残留
反思：这个学员之前一直用手焊，因为板子量小不值得上钢网。但射频座子对手工焊接的容差极低，哪怕是老师傅也难免翻车。
后来我跟他说：哪怕是一片样品，也建议用加热台+锡膏，至少比烙铁稳定十倍。
· · ·
排查清单遇到射频座子驻波比飙升，按这个顺序查：
- 目视检查焊点：中心针和地焊盘有没有连锡、虚焊、堆积
- 测阻抗：用TDR（时域反射计）或者矢网仪+校准件，量信号路径阻抗
- 查PCB设计：挖槽对不对？地孔够不够？走线宽度突变没有？
- 查座子规格：阻抗/频率/极性是不是匹配？
- 重焊验证：拆掉重焊一次，看驻波比能否恢复
- 查机械结构：装外壳后有没有挤压？板子有没有变形？
· · ·
写在最后射频座子看着是个小零件，实际上是整个射频链路里最脆弱的环节。
新手最容易犯的错：
- 手焊时焊锡量控制不好，堆锡或连锡
- 挖槽做了但地孔没打够
- 选型时只看接口不看频率规格
- 装机时挤压座子导致性能下降
如果你做的是带射频模块的产品，强烈建议：
- 哪怕是样品也用回流焊
- 座子周围地孔按λ/20规则打
- 装机结构留出座子避让空间
- 出厂前100%过矢网仪
这几个习惯能帮你省掉80%的射频问题。
剩下20%是仿真和测试，下次有空再聊。
