如何在AD中对PCB圆形怎样敷铜

如何在AD中对PCB圆形怎样敷铜

1055 0 1

1 个回答

凡亿技术组刘老师

回答于 · 2019-07-24 09:52

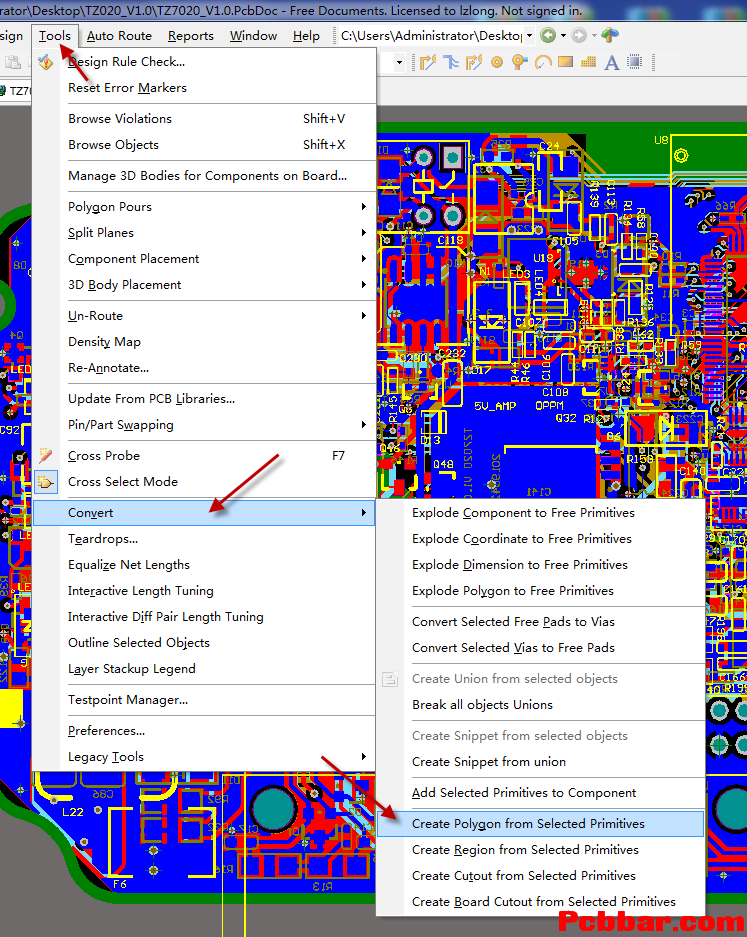

先把圆画好,选中圆执行快捷键TVG
具体命令如下:


2019-4-28 9-06-52.png (141.59 KB, 下载次数: 0)

下载附件  保存到相册

2019-4-28 09:08 上传


其他类似的异形敷铜可以看下下面的教程:
异形敷铜是怎么创建的 视频教程
https://www.pcbbar.com/forum.php ... 2&fromuid=16348
(出处: PCB联盟网)


0
