5.1V ≤ Vin < 5.7V

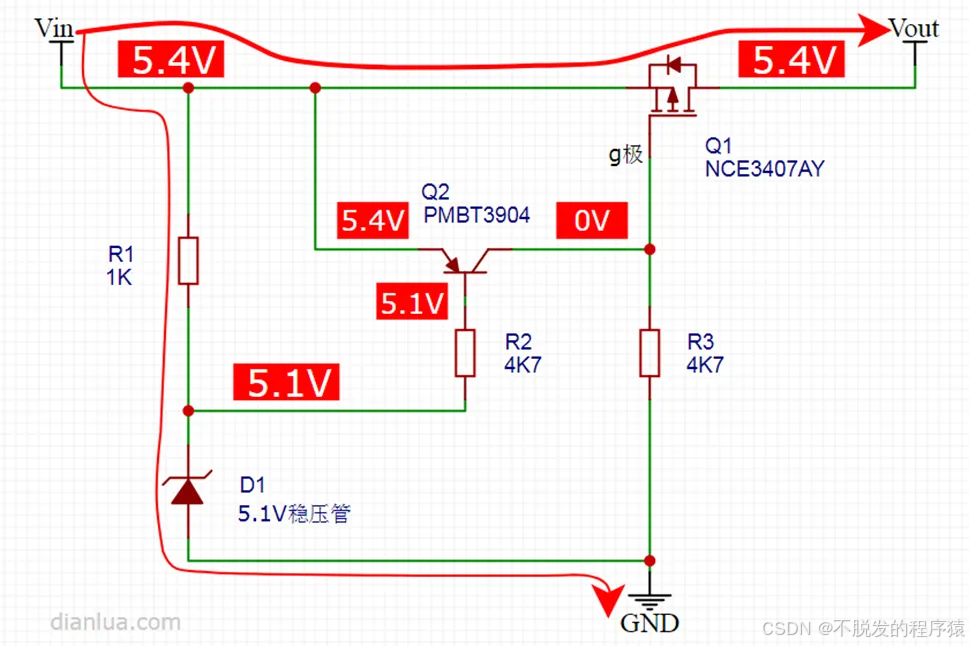

以Vin = 5.4V为例：
D1：导通，将Q2基极电压钳位在5.1V。
Q2：Vbe = 5.1V - 5.4V = -0.3V，PNP三极管需Vbe < -0.6V才导通，因此Q2仍不导通。
Q1：栅极仍通过R3拉到地，Vgs = 0V - 5.4V = -5.4V，Q1导通。
输出：Vout = 5.4V，正常供电。
3
Vin ≥ 5.7V

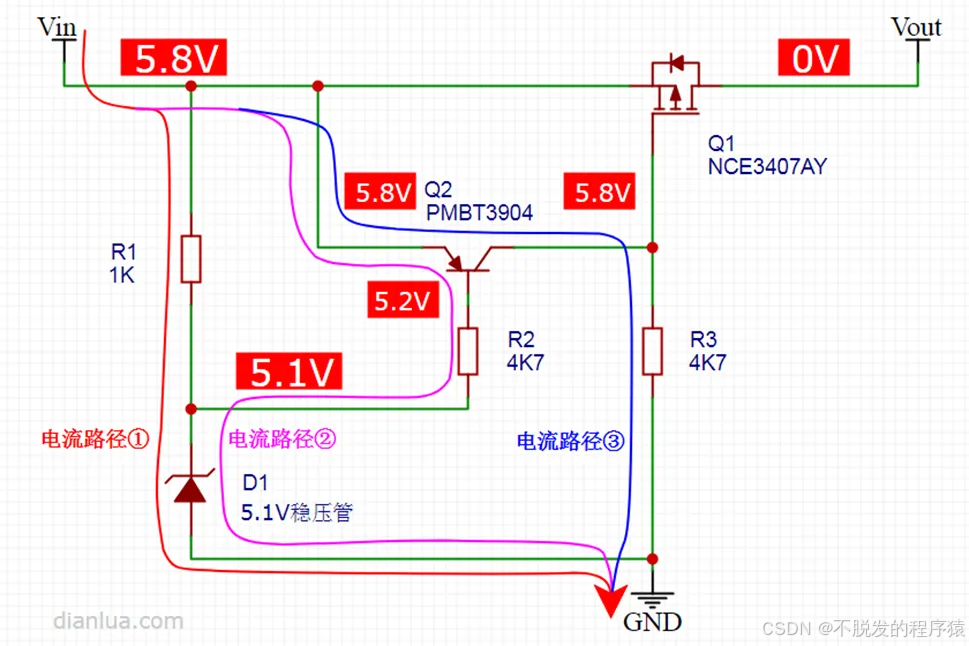

以Vin = 5.8V为例，存在以下电流路径：
红色路径：通过R1和D1。R1两端电压为5.8V - 5.1V = 0.7V，若R1 = 1kΩ，电流约为0.7mA。
粉色路径：Q2的Vbe = 5.1V - 5.8V = -0.7V，低于-0.6V，Q2导通并饱和。
蓝色路径：Q2导通后，Q1栅极被拉到接近Vin，假设Q2饱和时Vce ≈ 0.2V，栅极电压约为5.6V。若R3 = 4.7kΩ，电流约为5.6V / 4.7kΩ ≈ 1.19mA。
此时，Q1的Vgs ≈ 0V，P沟道MOSFET关闭，Vout断开，保护负载。
对于非5V系统（如12V），可以通过更换稳压二极管、调整电阻和确保Q1和Q2支持更高电压和电流的方式可适应不同电压需求，为电子设计提供灵活保护。
