说实话，EMI整改这件事，困扰过太多硬件工程师了。产品设计得再漂亮，测试实验室一跑，传导超标、辐射超标，各种超标，报告单一出来，心都凉了半截。
我自己当年也是这样，第一次遇到EMI问题时，完全不知道怎么下手。频谱仪上的波形密密麻麻，限值线就像一道坎，怎么也跨不过去。后来踩的坑多了，慢慢才摸索出一套实用的整改思路，今天分享给大家。
一、EMI测试不通过，到底是什么问题？做EMI整改之前，得先搞清楚问题出在哪。开关电源的干扰主要分两类：传导干扰和辐射干扰。
1. 传导干扰（150kHz-30MHz）传导干扰是通过电源线、信号线传播的干扰，测试的是L线、N线对地或相互之间的干扰电压。
图1 传导测试频谱对比：通过与不通过的实际测量结果
传导超标通常在两个频段比较明显：
- 低频段（150kHz-1MHz）：这个频段的干扰主要来自开关动作本身，开关节点产生的高频方波谐波含量丰富。
- 高频段（1MHz-30MHz）：主要是由寄生参数引起的振荡，比如PCB走线的电感、电容形成的谐振。
个人经验：低频段超标比较好处理，加滤波电容或调整开关速度往往就能见效；高频段超标就比较麻烦了，得仔细排查寄生参数。
2. 辐射干扰（30MHz-1GHz）辐射干扰是通过空间电磁波传播的，测试的是产品对外发射的电磁场强度。
辐射问题主要和环路面积有关。任何承载高频电流的回路都会成为辐射天线，回路面积越大，辐射越强。
二、干扰源到底在哪？找到干扰源是整改的关键一步。很多新手喜欢一上来就加滤波器、加屏蔽，结果效果不好，还把成本搞上去了，其实是因为没找到真正的干扰源头。
1. 开关节点是头号嫌疑犯开关电源里，干扰最严重的地方就是开关节点（SW点）。MOSFET/IGBT快速切换时，电压从0到几百伏在纳秒级时间内跳变，这个边沿包含极其丰富的高频谐波。
怎么确认开关节点是不是问题源？用近场探头贴着PCB扫描，频谱仪上哪个位置峰值最高，那个位置就是干扰大户。
2. 功率回路面积
图2 功率回路面积分析：红色区域为高辐射风险区域
开关电源的输入电容、开关管、输出电容形成一个功率回路。这个回路承载着峰值电流，而且电流变化速度非常快，是辐射的主要源头。
整改要点就一条：把这个回路的面积做到最小。
3. 共模 vs 差模：搞清干扰类型
图3 共模干扰与差模干扰的传播路径对比
传导干扰又细分为共模干扰和差模干扰：
- 差模干扰：在L线和N线之间流动，由开关电流的谐波产生
- 共模干扰：在L线/N线对地之间流动，由开关节点对地的寄生电容耦合产生
区分这两种干扰有个简单办法：分别在L/N上串一个共模电感，如果两组波形都下降，说明共模成分多；如果只有差模分量下降，得继续查差模路径。
三、布局整改：最省钱也最有效的办法很多人一提到EMI整改就想着加滤波器，其实布局优化才是最根本的解决方案。layout好了，滤波器可以很简单；layout差了，滤波器加到飞起也未必能搞定。
1. 功率回路的layout要求输入电容要尽量靠近开关管，VIN和SW之间的走线要短而粗。这段走线的电感直接决定了你高频干扰的起点有多高。
我自己做设计的时候，这段走线通常会用铜皮直接铺过去，不会用普通的细走线。如果电流超过20A，还会专门开一块铜皮来走这个回路。
2. 地平面要完整很多工程师喜欢把地铺成网格状，说是方便走线，实际上对EMI非常不利。完整的地平面不仅能提供低阻抗的回流路径，还能起到屏蔽作用。
常见误区：有人说模拟地和数字地要分开，其实对于开关电源来说，完整的地平面比分开更重要。地分割反而会增加环路面积，让EMI更严重。
3. 敏感信号要远离干扰源采样电路、反馈电路这些敏感信号，走线要远离开关节点和功率回路。如果不小心走在开关节点上方，那恭喜你，干扰会直接耦合进去。
四、滤波设计：关键器件怎么选滤波是EMI整改的重头戏，但滤波不是简单地把电容电感堆上去就行，得搞清楚滤波的原理和器件的特性。

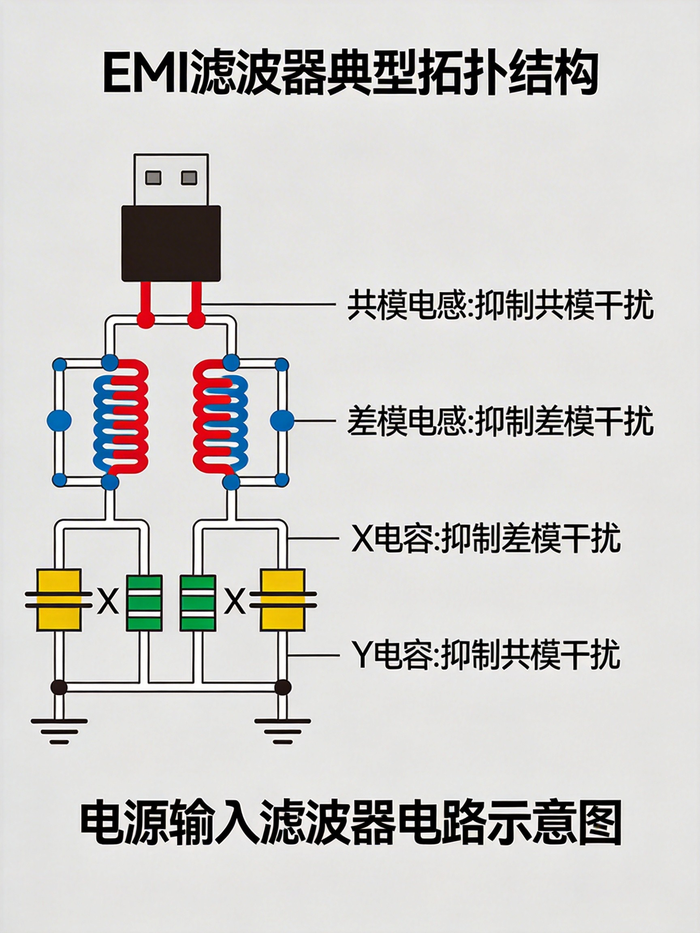

图4 典型EMI滤波器拓扑结构
1. 输入滤波电容的选择开关电源输入端通常要并联多个电容，容量从大到小搭配使用：大电容滤低频，小电容滤高频。这是因为大电容的寄生电感较大，在高频段反而呈感性；小电容虽然容量小，但谐振点高，适合处理高频。
常见的搭配是：电解电容 + 陶瓷电容（X7R/X5R）+ 贴片高频电容（NPO/C0G）。
2. 共模电感的讲究共模电感是处理共模干扰的核心器件。选型时主要看：
- 阻抗频率特性：在需要抑制的频段有足够的阻抗
- 额定电流：不能饱和，否则电感量急剧下降
- 漏感：漏感太小的话，差模插入损耗不够
个人建议是，如果没有特殊要求，优先选择带两个绕组的共模电感，这样漏感可以同时用于抑制差模干扰。
3. X电容和Y电容的放置X电容放在输入端，L/N之间，用来滤差模；Y电容放在L/N对地之间，用来滤共模。
重要提醒：Y电容会增加漏电流，如果产品对安全要求高（比如医疗设备），Y电容的容量要受限。安全标准里对漏电流有明确要求，不能随便加。
五、屏蔽措施：最后的防线如果布局和滤波都做了，EMI还是超标，那就得考虑屏蔽了。屏蔽是成本最高的方案，通常放在最后。

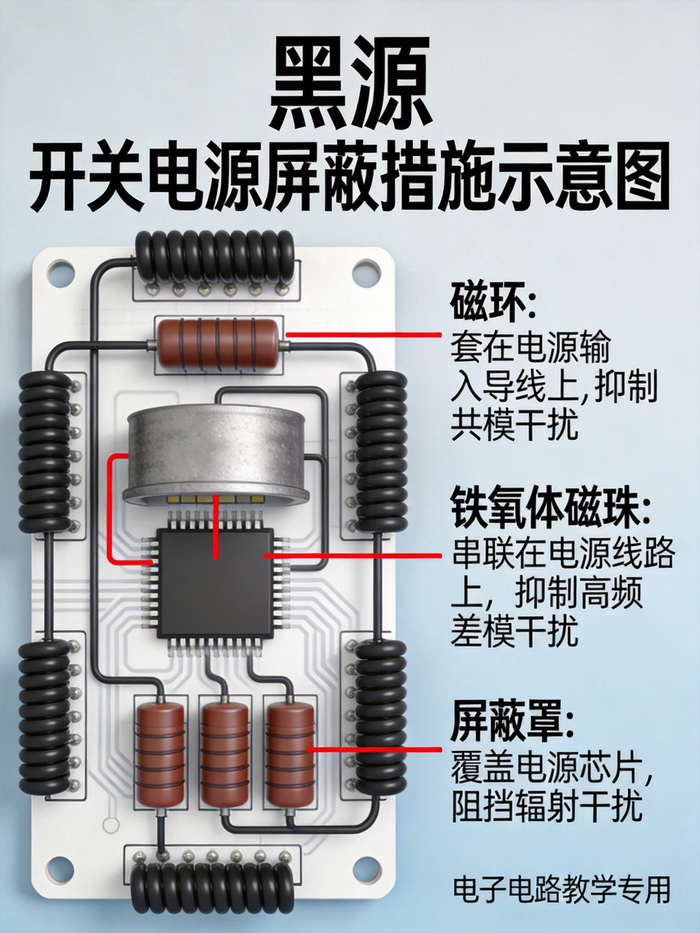

图5 常见的EMI抑制元器件
1. 磁珠和铁氧体磁珠是抑制高频干扰的利器，特别适合处理MHz级别的干扰。在开关节点和输出线上串磁珠，效果往往立竿见影。
选磁珠主要看100MHz时的阻抗和额定电流。要注意的是，磁珠在高频段的等效电路是电感和电阻的串联，阻抗会随频率变化。
2. 屏蔽罩对于辐射超标的情况，加屏蔽罩是最直接的办法。屏蔽罩把干扰源包起来，电磁波就跑不出来了。
设计屏蔽罩要注意：
- 材料选择：铝合金或冷轧钢，厚度足够就行
- 缝隙处理：缝隙会泄漏高频电磁波，必要时加导电衬垫
- 接地良好：屏蔽罩要和PCB地良好连接
产品对外的连接线是电磁波泄漏的通道。电源线、信号线上套磁环，可以有效抑制通过线缆辐射的干扰。
六、调试技巧：实战经验总结

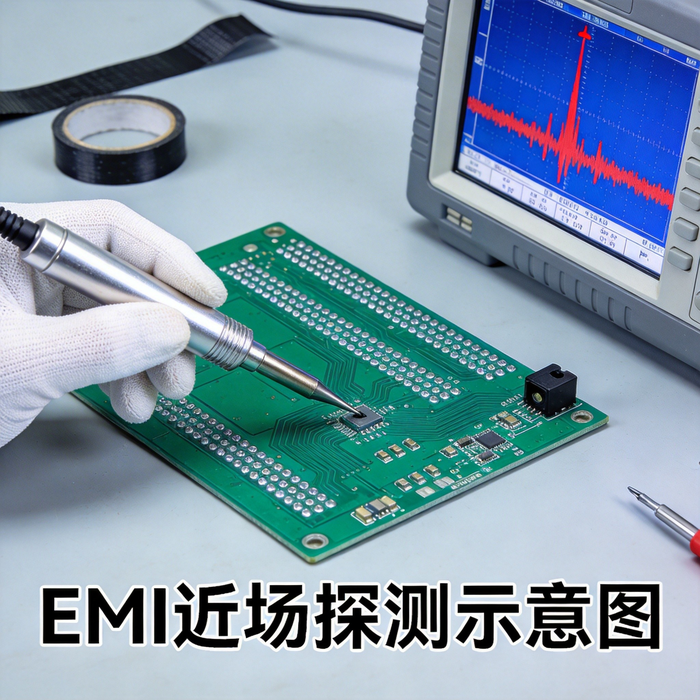

图6 近场探头定位干扰源
整改方案定下来之后，调试过程也是有技巧的。按我的经验，分步排查最有效：
1. 先定位，后动手不要凭感觉加东西。近场探头扫一遍，找到超标最严重的频点和位置，再针对性地处理。
2. 从源头到路径再到受体EMI问题的传播链条是：干扰源 → 耦合路径 → 受体（天线）。整改也要按这个顺序来，先处理源头，再切断路径，最后考虑屏蔽受体。
3. 边加边测每次只做一个改动，然后测试验证效果。如果一下子改太多，根本不知道哪个措施起了作用，下次遇到类似问题还是没有经验积累。
EMI整改Checklist开关节点走线是否最短最粗？输入电容是否尽量靠近开关管？
功率回路面积是否最小化？整流/续流环路布线是否紧凑？
地平面是否完整？有没有不必要的地分割？
敏感信号（采样/反馈）走线是否远离干扰源？
输入端是否有X电容？容量是否足够（通常1uF-10uF）？
输入端是否有共模电感？共模阻抗是否覆盖超标频段？
陶瓷电容是否并联在大电容旁边（抑制高频）？
开关节点是否串有磁珠（抑制MHz级干扰）？
连接线是否套有磁环？线缆是否屏蔽线？
辐射超标时，是否需要加屏蔽罩？屏蔽罩是否良好接地？
说到底，EMI整改是一门经验学科，理论要懂，但更多的是靠实战积累。每解决一个EMI问题，都是一次宝贵的成长机会。
如果你现在正在被EMI问题折磨，别急，按上面的思路一步步排查，总能找到解决方案。有问题欢迎留言讨论！
