Altium中d13怎么导出元件清单

提问于
2019-09-16 17:50

Altium中d13怎么导出元件清单


收藏 1089 0 1
粉丝
41
关注
1
主题
458

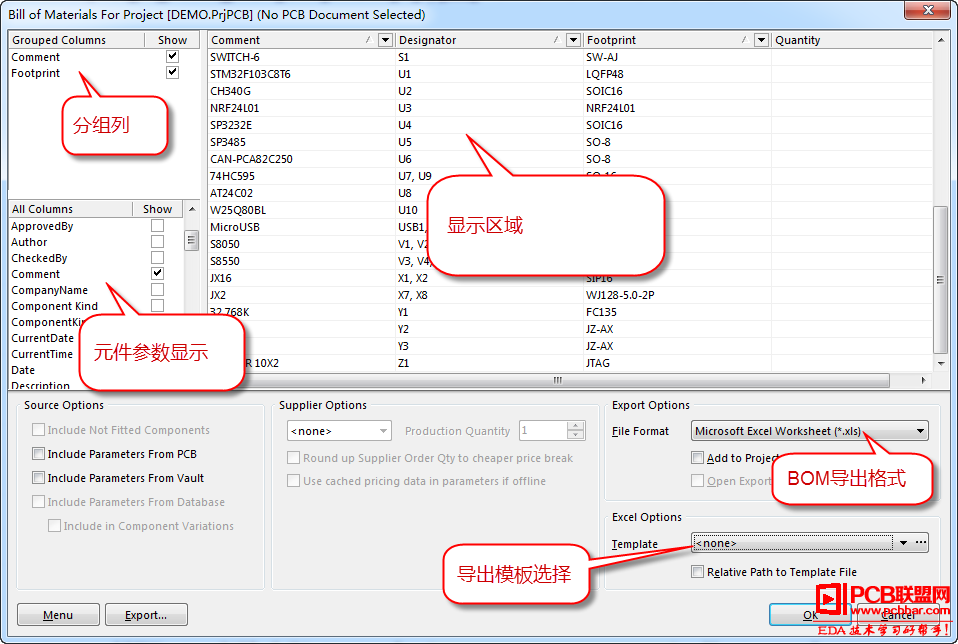

1、执行菜单命令Reports-Bill of Materials(快捷键RI),弹出我们的物料清单设置界面,如图4-99

图4-99 BOM表参数设置

2、All Columns包含元件的所有参数项 需要进行的导出的我们都进行勾选,一般建议勾选Comment(元件值)、Designator(位号)、FootPrint(封装)及Quantity(元件数量),勾选之后会显示在右上角区域。

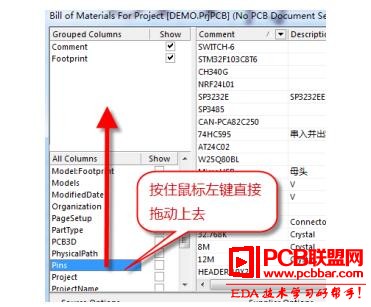

3、Grouped Columns 分组列,让元件可以按照特定的方式分类。比如封装为0805RComment值为4.7K的电阻分到一组里面,那么就可以把“Comment”和“Footprint”参数想从下面的All Columns拖动到上面的Grouped Columns。如图4-100



       图4-100 拖动到分组列

4、File Format BOM表的导出格式,一般执行导出后缀为“.xls”格式的Excel文档。


0

回答于 · 2019-09-16 17:51
